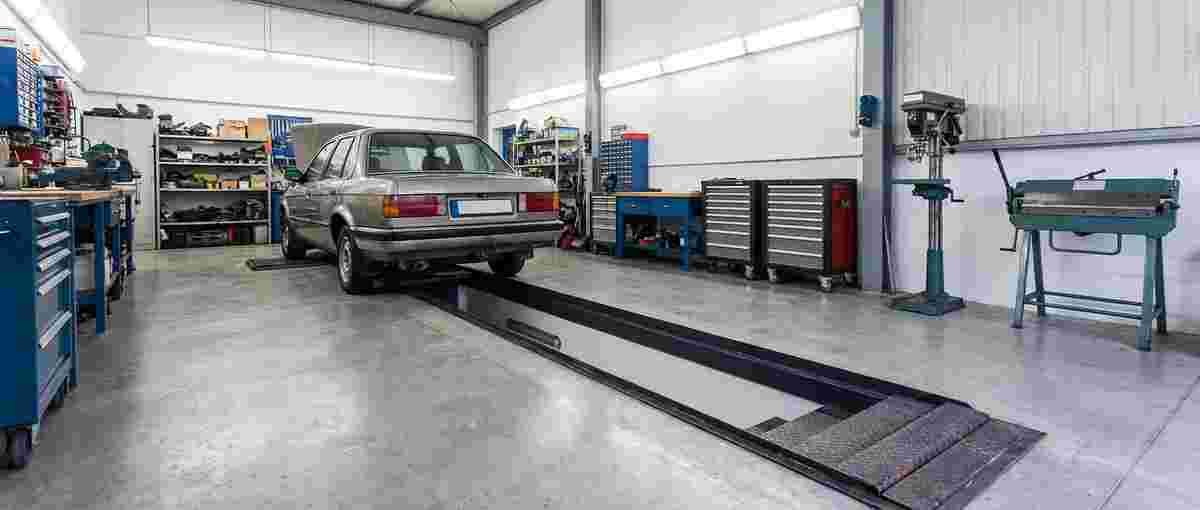

Inspektionsgrube
Eine Inspektionsgrube ist ein für Personen zugänglicher Schacht, über dem ein Fahrzeug abgestellt wird, damit Arbeiten an der Fahrzeugunterseite durchgeführt werden können. Im Unterschied zu einer Hebebühne ermöglicht die Grube den bequemen Zugriff im Stehen und eignet sich besonders, wenn der Einbau und Betrieb mit geringer Raumhöhe oder in Garagen, Depots, Bahnbetriebswerken und vergleichbaren Einrichtungen erforderlich ist. Die Zufahrt erfolgt in der Regel ebenerdig; Fahrzeuge können daher selbstständig oder mit geringem Kraftaufwand in Position gebracht werden. Häufig befinden sich an einem Ende Stufen zum sicheren Betreten, während bei Gruben im Freien zudem Wasserabläufe die Ansammlung von Regenwasser reduzieren.
In der Praxis deckt eine Inspektionsgrube deshalb typische Tätigkeiten der Wartung und Prüfung ab, etwa Sichtkontrollen, das Arbeiten an Baugruppen unterhalb des Fahrzeugs sowie vorbereitende Montage- und Servicearbeiten. Der Nutzen liegt in der direkten Ergonomie, da der Arbeitsplatz unter dem Fahrzeug ohne zusätzliche Anhebeausrüstung erreichbar ist.
Inspektionsgrube: Sicherheit dank Expertise
Grenzen einer Inspektionsgrube ergeben sich vor allem durch den eingeschränkten Zugriff auf die komplette Unterseite: Bestimmte Arbeiten, etwa an Achsteilen oder bei einem Räderwechsel, erfordern häufig zusätzliche Hilfsmittel wie Grubenheber. Außerdem können durch den Fahrzeugaufstand Lichtverhältnisse entstehen, die eine ausreichende Beleuchtung erforderlich machen.
Ein weiteres Thema ist die Sicherheitslage: In einer Grube können sich Gase durch Sauerstoffmangel oder Abgase ansammeln; dadurch steigt das Risiko für Erstickung sowie für Brandgefahren durch entzündliche Dämpfe oder Kraftstoffaustritt. Umso wichtiger ist ein verlässlicher Partner!
Effiziente Abläufe mit HDC Fertiggruben
Ebenso relevant sind Absturzrisiken, Stolpern auf Treppen und Zugängen sowie mögliche Verletzungen durch herabfallende Bauteile oder in die Grube stürzende Gegenstände. Deshalb müssen Zugänge, Fluchtwege, Markierungen, rutschfeste Oberflächen und passende Schutzmaßnahmen konsequent geplant, umgesetzt und regelmäßig überprüft werden.
Für Betreiber entsteht daraus eine klare Bedeutung: Eine korrekt ausgeführte und abgesicherte Inspektionsgrube unterstützt sichere, effiziente Abläufe bei wiederkehrenden Wartungs- und Prüfaufgaben ist wichtig - und genau hier liegen unsere Stärken.
Überzeugt? Dann freuen wir uns auf Ihren Anruf:

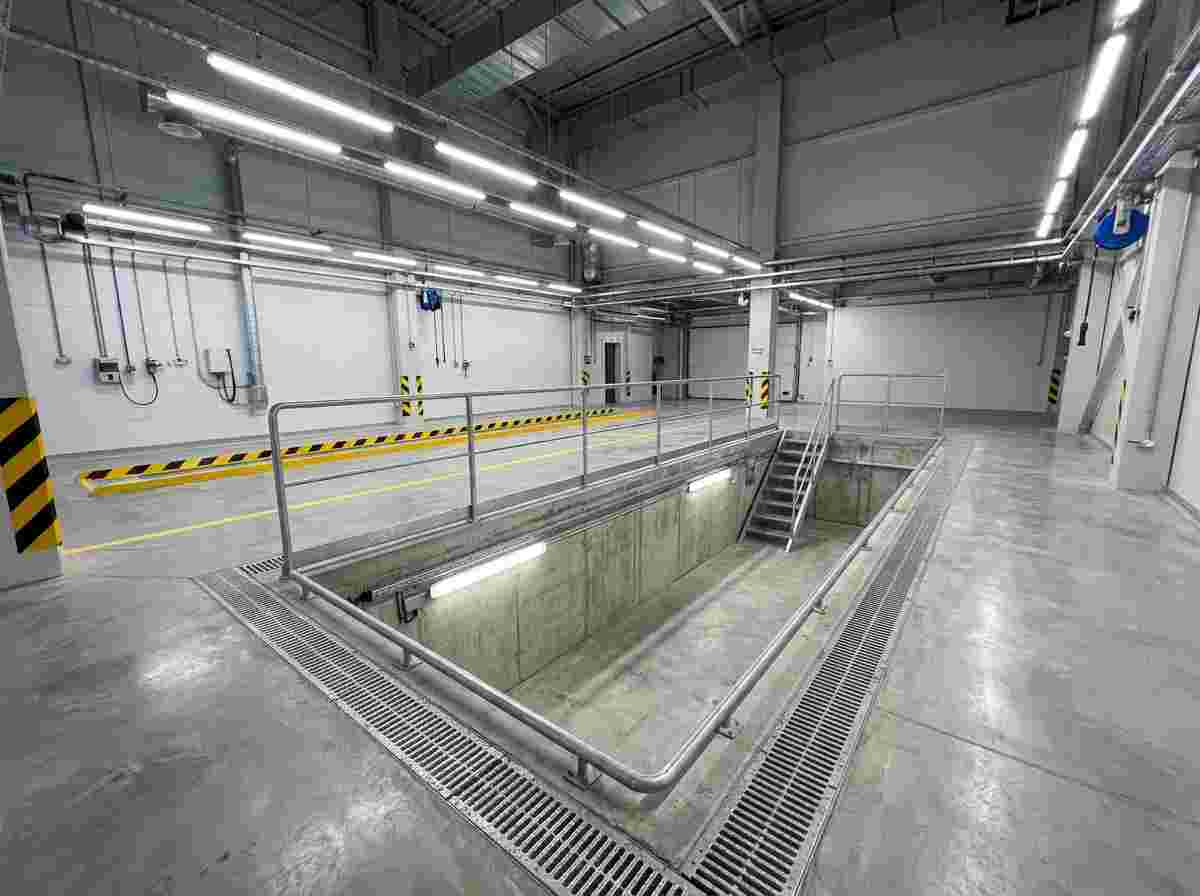

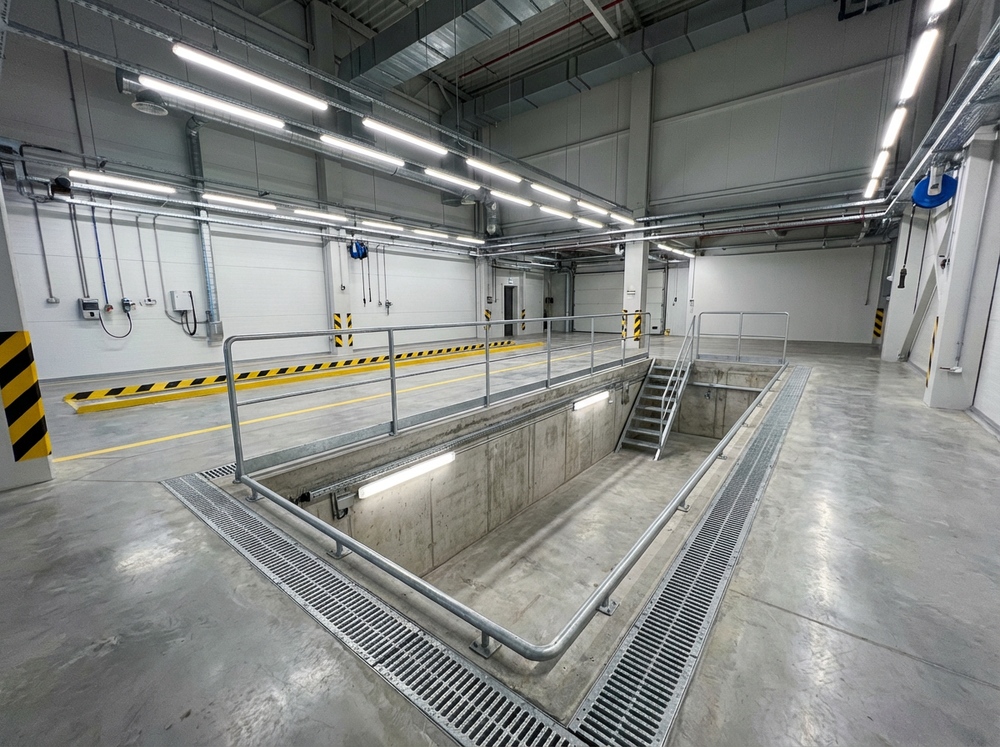

Was ist eine Inspektionsgrube?
Was ist eine Inspektionsgrube? Eine Inspektionsgrube ist ein für Personen zugänglicher Schacht bzw. eine Grube in der Werkstatt- oder Betriebseinrichtung, über dem ein Fahrzeug (z. B. Pkw, Lkw oder andere verfahrbare Einheiten) oder ein Schienenfahrzeug abgestellt werden kann, um Arbeiten an der Unterseite durchzuführen. Durch die ebenerdige Zufahrt kann das Fahrzeug in der Regel ohne zusätzliche Hubtechnik positioniert werden, sodass Wartungs- und Prüfaufgaben bequem im Stehen ausgeführt werden.
Typische Merkmale sind ein sicherer Zugang mit Stufen oder Treppen am Grubenrand sowie häufig ein Wasserablauf bei Gruben im Freien, um die Ansammlung von Regenwasser zu verhindern. Der Aufbau umfasst außerdem die Grubenwände, die Grubensohle und den umgebenden Verkehrs- bzw. Arbeitsbereich, in dem Beleuchtung, Markierungen und organisatorische Regeln auf die sichere Nutzung abgestimmt werden. Je nach Einsatzfall wird die Inspektionsgrube mit zusätzlicher Infrastruktur ergänzt, etwa mit Systemen zur Abführung von Flüssigkeiten oder mit geeigneter Belüftung, denn in Gruben können sich Abgase und andere gefährliche Atmosphären bilden.
In der Praxis treten Abgrenzungen auf: Begriffe wie Arbeitsgrube, Fahrzeuggrube oder Abschmiergrube werden teils als fachliche Synonyme verwendet oder beschreiben Schwerpunkte im Betrieb, während eine reine Hebebühne kein Grubenbauwerk ist. Auch ähnliche Bezeichnungen wie Untersuchungsgrube oder Montagegrube beziehen sich meist auf ähnliche Bauformen, unterscheiden sich jedoch im vorgesehenen Nutzungszweck. Für die sichere Anwendung sind insbesondere Maßnahmen zur Absturzsicherung, eine ausreichende Beleuchtung sowie das Verhindern von Stolper- und Rutschgefahren relevant. Wichtig ist zudem, dass Arbeiten an schwer zugänglichen Bereichen der Fahrzeugunterseite häufig den Einsatz geeigneter Hilfsmittel erfordern, da der Zugang auf die Grubenbreite und den Licht- bzw. Sichtbereich begrenzt sein kann.

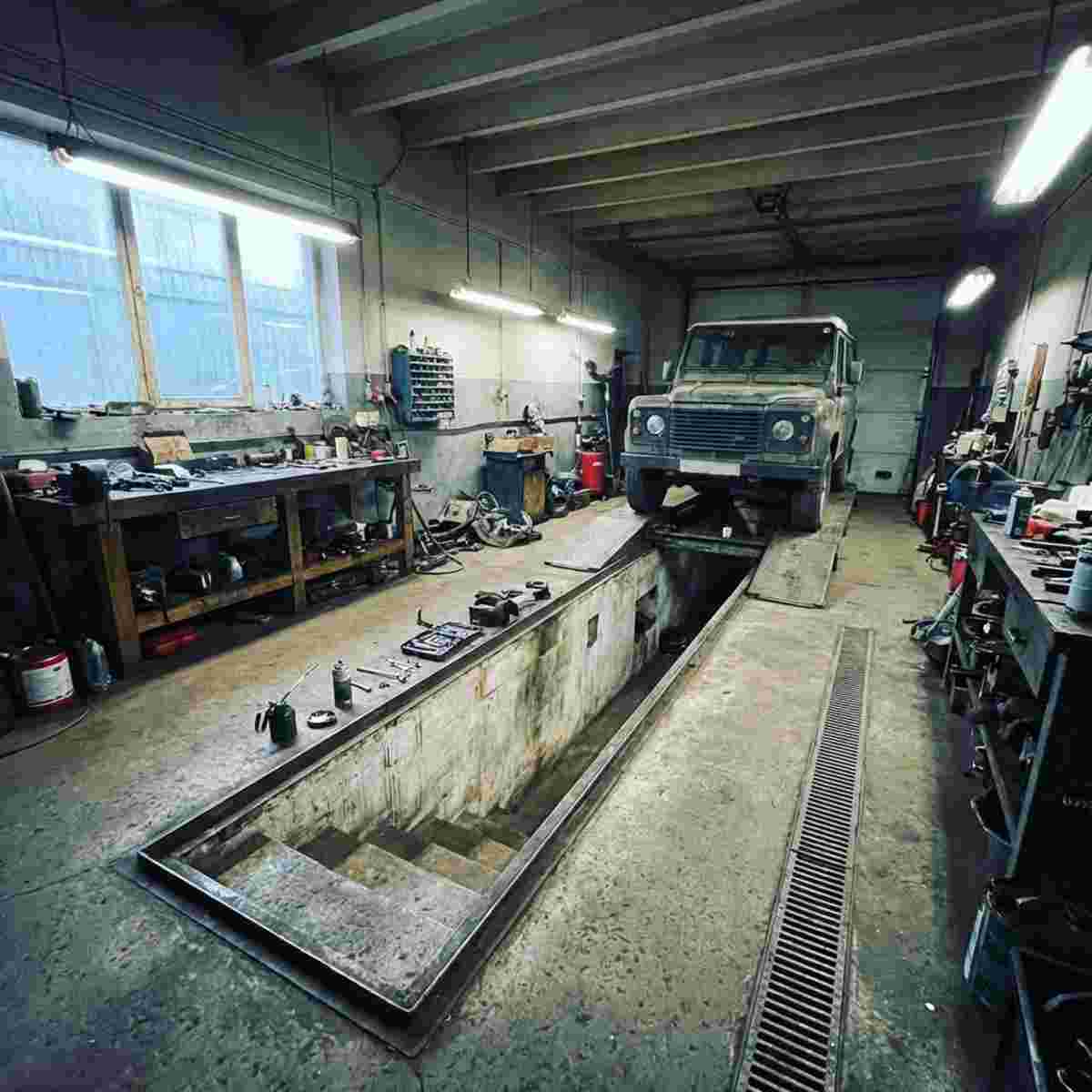

Begriffe und Einsatzbereiche
Eine Werkstattgrube ist als zugänglicher Schacht ausgelegt, in dem ein Fahrzeug oder Schienenfahrzeug abgestellt wird, damit Arbeiten an der Unterseite durchgeführt werden können. Im Alltag werden dafür auch Begriffe wie Inspektionsgrube, Arbeitsgrube, Fahrzeug- oder Abschmiergrube sowie seltener Lokgrube verwendet. Der entscheidende Einsatzbereich ist die Wartung und Prüfung in Bereichen mit begrenzter Höhe: In Werkstätten, Depots, Hallen und in Gebäuden, in denen Hebebühnen nicht oder nur eingeschränkt genutzt werden können, bietet die Grube die Möglichkeit, bequem im Stehen unter dem Fahrzeug zu arbeiten. Durch die ebenerdige Zufahrt kann das Fahrzeug in der Regel mit geringem Kraftaufwand über die Grube manövriert werden, ohne dass zusätzliche Hebegeräte notwendig sind. An einem Grubenende befinden sich häufig Stufen als bequemes Betreten; bei Gruben im Freien ist zudem ein Wasserablauf vorgesehen, um Regenwasseransammlungen zu reduzieren. Wichtig ist: Je nach Bauart und Zugang ist der freie Blick und die vollständige Bearbeitung der Fahrzeugunterseite eingeschränkt, wodurch für bestimmte Arbeiten weitere Hilfsmittel erforderlich sein können. Außerdem können Lichtmangel sowie Gasansammlungen und Sicherheitsrisiken durch Stürze berücksichtigt werden.

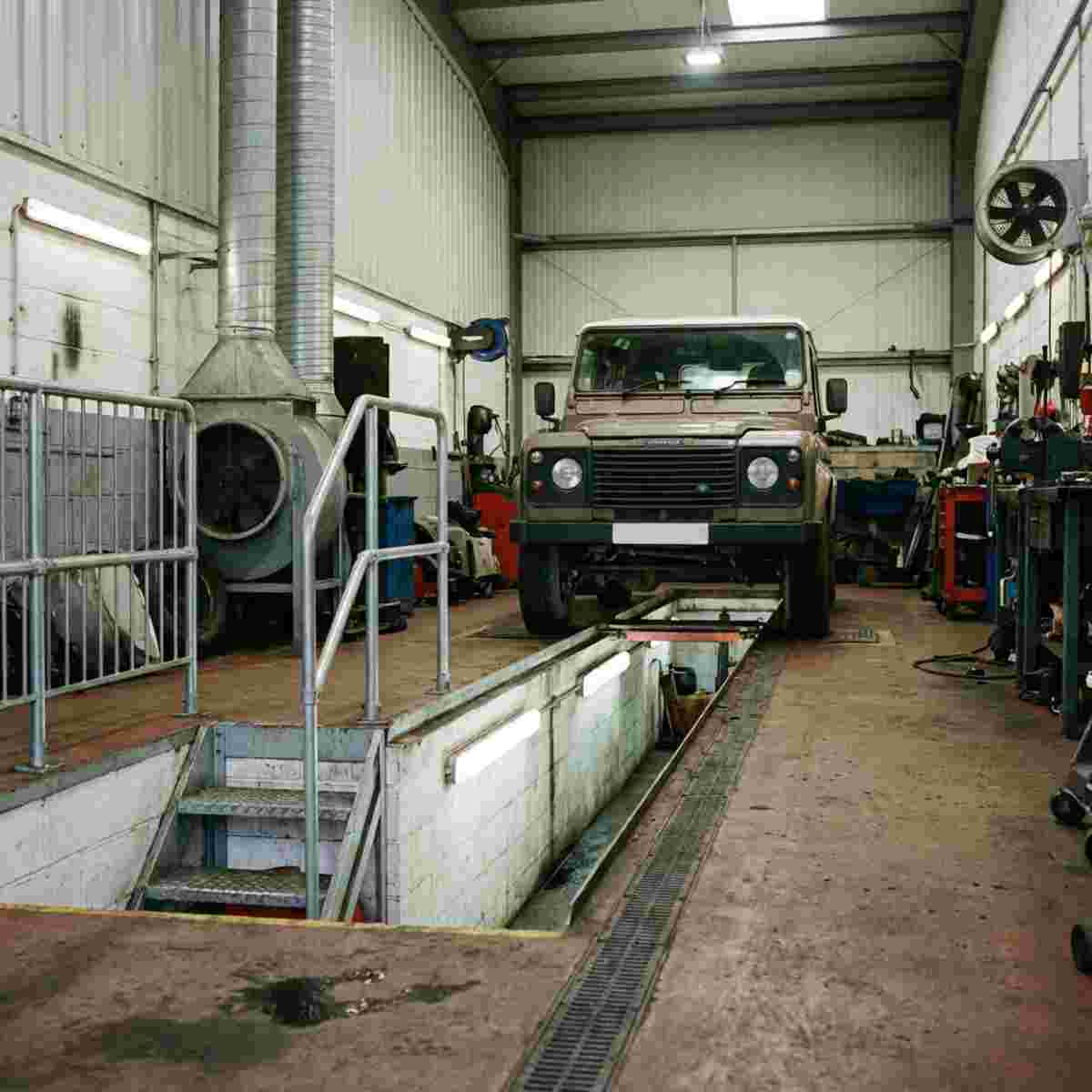

Definition und Funktion
Eine Inspektionsgrube ist eine begehbare Grube im Boden, die so ausgeführt ist, dass sich über der Grube ein Fahrzeug (z. B. Pkw oder Lkw) abstellen lässt. Das Fahrzeug wird auf die ebenerdige Zufahrt positioniert, sodass die Unterseite für Arbeiten zugänglich wird, ohne dass ein zusätzliches Anhebesystem erforderlich ist. Der zentrale Nutzen der Inspektionsgrube besteht darin, Wartung, Kontrolle und Instandsetzung an Bauteilen im Stand ausführen zu können: Mitarbeitende erreichen Achsen, Fahrwerkskomponenten und weitere Unterbodenbereiche bequem, da sie während der Tätigkeit aufrecht arbeiten. Je nach Ausführung werden an einem Ende Stufen oder sichere Zugangswege vorgesehen, um das Betreten und Verlassen zu erleichtern, und in vielen Anlagen wird ein Wasserabfluss ergänzt, damit sich keine Flüssigkeiten stauen. Für den sicheren Betrieb ist außerdem entscheidend, die Bereiche rund um die Grube klar abzugrenzen, für ausreichende Beleuchtung zu sorgen und die Gruben sicher zu belüften, da sich Abgase und gefährliche Atmosphären bilden können. Damit wird die Funktion der Inspektionsgrube als Arbeits- und Kontrollbereich wirksam unterstützt: Sie schafft Zugriff auf die Unterseite, ohne den Workflow durch Hebebühnen stark einzuschränken, und ermöglicht zugleich gezielte Wartungsarbeiten in der jeweiligen Werkstattumgebung.

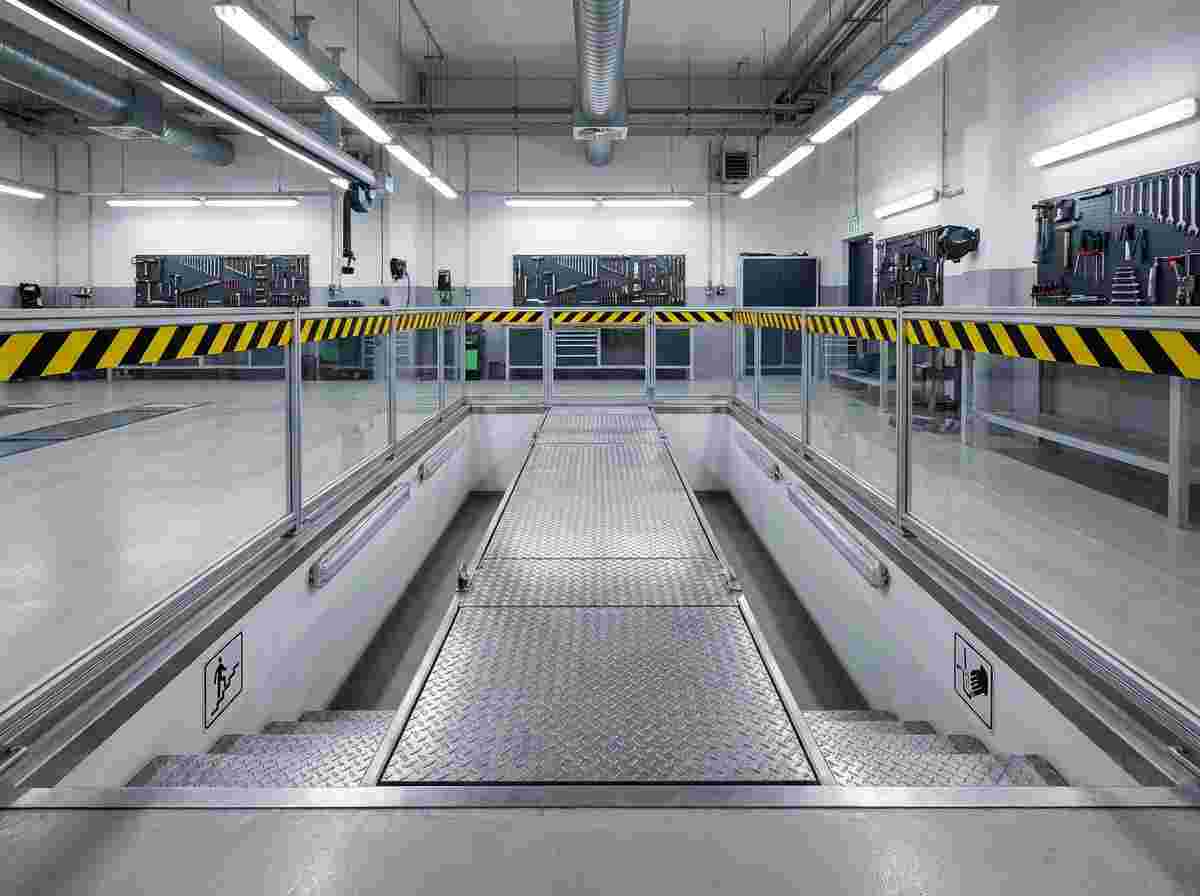

Sicherheit einer Inspektionsgrube
Die Sicherheit einer Inspektionsgrube beginnt bereits in der Planung: Entscheidend sind eine eindeutige Wegeführung, ein sicherer Zugang und bauliche sowie organisatorische Maßnahmen, damit Stürze, Absturzfolgen und weitere Gefahrenquellen wirksam reduziert werden. Inspektionsgruben sind für Arbeiten an der Fahrzeugunterseite vorgesehen; gleichzeitig handelt es sich um einen für Personen zugänglichen Hohlraum, bei dem Stürze als Stürze aus der Höhe gelten können.
Typische Risikofelder sind Stolpern oder Ausrutschen an Treppen und Kanten, unzureichende Beleuchtung, Behinderung des Überblicks durch das abgestellte Fahrzeug sowie mögliche Ansammlungen von Gasen oder Abgasen in der Grube. Daraus folgt: Der Zugang muss von beiden Enden möglich sein, ein Notweg ist vorzusehen, und Stufen oder Leitern sind rutschfest sowie regelkonform auszuführen. Zusätzlich sollte der Bereich um die Grube konsequent gekennzeichnet und abgesperrt werden, damit unbefugte Personen ferngehalten werden. Für die Ausführung von Arbeiten gelten klare Sicherheitsregeln: Bereich stets frei von Hindernissen halten, regelmäßig reinigen, Flüssigkeits- und Verschmutzungsquellen minimieren und kontrastreiche Markierungen an den Grubenrändern verwenden. Belüftung ist besonders wichtig, um Erstickungs- oder Vergiftungsgefahren durch schlechte Luft zu verhindern; außerdem ist die Brand- und Explosionsgefahr zu berücksichtigen, etwa durch Abgase, Kraftstoffnähe und Funkenbildung bei Heißarbeiten.
Eine wirksame Barriere- oder Abdecklösung kann außerdem helfen, das Herabfallen von Teilen zu verhindern und das versehentliche Hineingelangen zu erschweren. Organisatorisch müssen Verantwortlichkeiten festgelegt, Beschäftigte unterwiesen und die Nutzung auf kompetente Personen beschränkt werden. Dazu gehören Dokumentation, regelmäßige Kontrollen sowie die konsequente Einhaltung von Regeln für Arbeiten in und um die Grube, einschließlich Vorgaben zu PSA, Beleuchtung und speziellen Arbeitssituationen. So lässt sich der sichere Betrieb von Inspektionsgruben in Werkstätten und Wartungsbereichen nachhaltig verbessern.

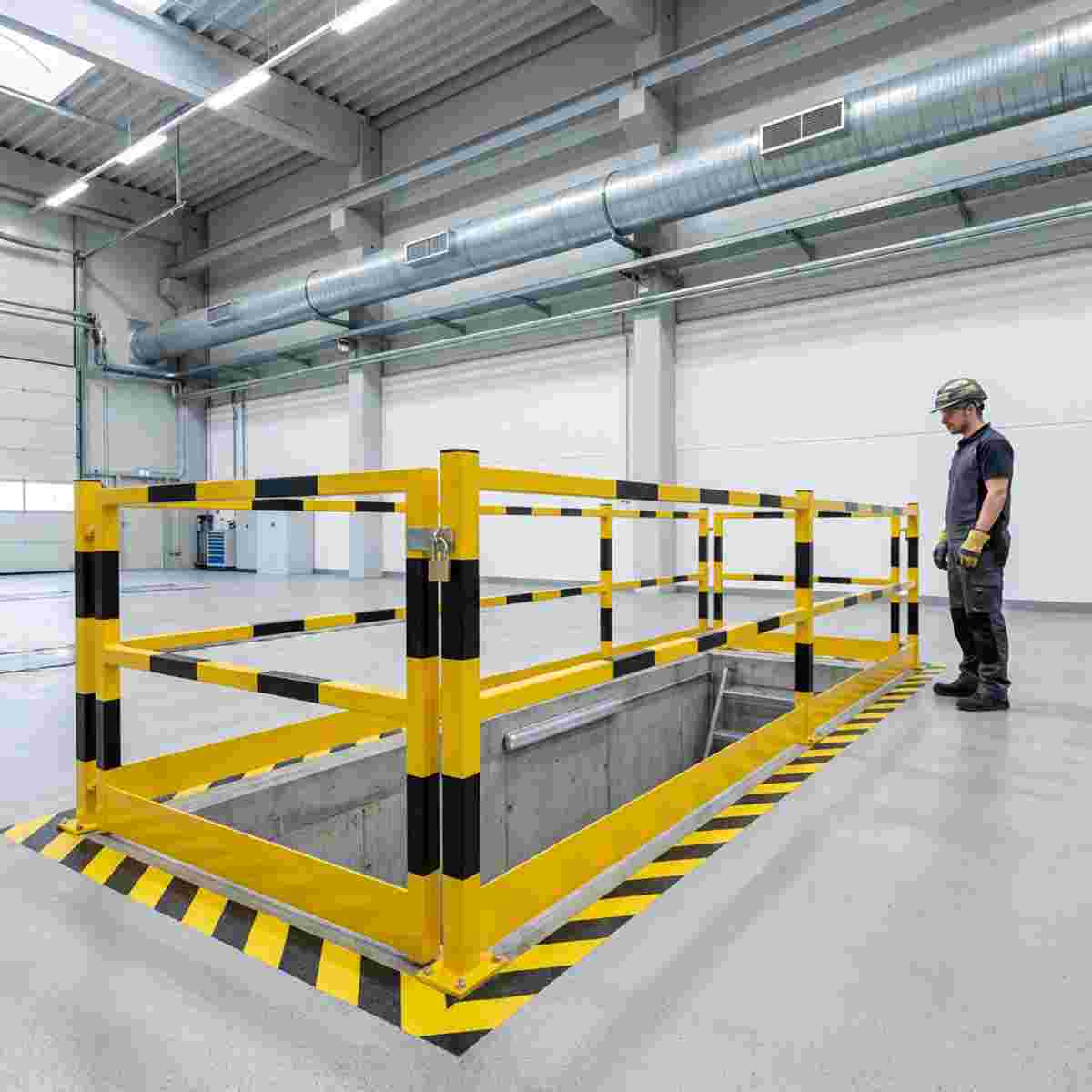

Wirksame Schutzmaßnahmen
Wirksame Schutzmaßnahmen sind entscheidend, damit die Sicherheit einer Inspektionsgrube im Alltag zuverlässig gewährleistet bleibt. Dazu gehört zunächst eine strikte Zugangsbeschränkung: Nur unterwiesene und benannte Personen dürfen die Grube betreten, der Bereich muss klar abgegrenzt und mit sichtbaren Hinweisen markiert sein. Eine kontrastreiche Markierung der Grubenränder sowie eine passende, blendfreie Beleuchtung reduzieren Stolper- und Überseh-Risiken. Da in der Grube gefährliche Atmosphären entstehen können, ist eine wirksame Belüftung nach Verfahren und Gefährdungsbeurteilung vorzusehen; im Betrieb sind zudem Regeln zum Umgang mit Abgasen und möglichen Brandquellen einzuhalten. Rund um die Grube sind feste, rutschhemmende Standflächen und regelmäßige Reinigung vorgesehen, damit Öl- und Flüssigkeitsreste sowie lose Gegenstände nicht zu Unfällen führen. Zusätzlich braucht es klare Betriebsabläufe für Anfahrt, Arbeiten, Absteigen, Werkzeugablage und Rückzug. Vor jeder Tätigkeit müssen Mitarbeitende unterwiesen werden, die erforderliche PSA ist konsequent zu tragen. Für Tätigkeiten in der Grube sowie beim Arbeiten an Kanten und Öffnungen ist eine wirksame Absturzsicherung durch geeignete Schutzsysteme sicherzustellen, damit Stürze konsequent verhindert werden.

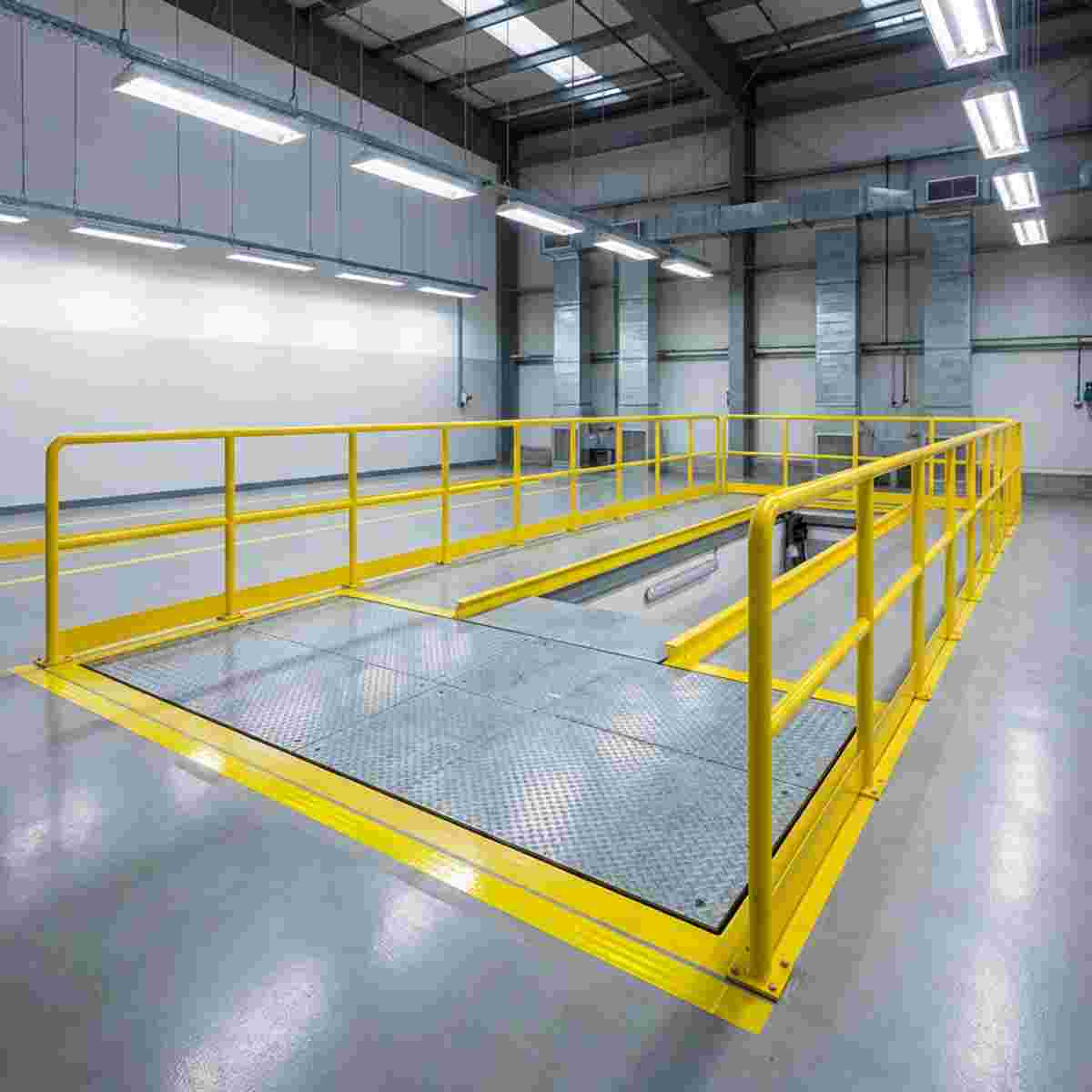

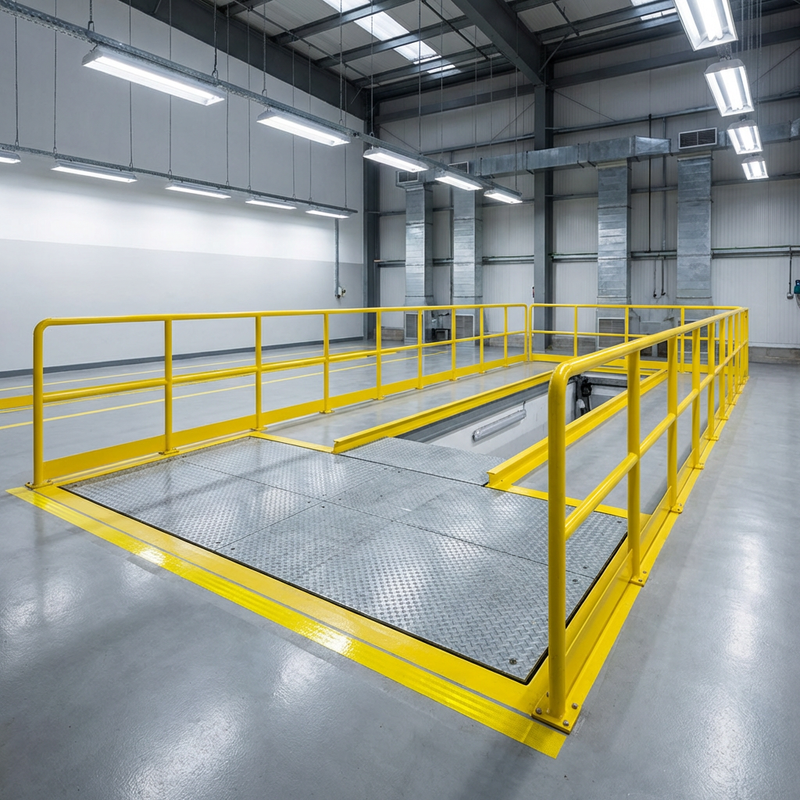

Typische Risiken im Betrieb
Sicherheit einer Inspektionsgrube beginnt im Betrieb mit dem konsequenten Umgang typischer Gefahrenquellen: Eine zentrale Ursache sind Abstürze, die vor allem beim Betreten und Verlassen der Grube sowie durch ungesicherte Ränder oder Öffnungen entstehen können. Ebenso relevant sind Rutsch- und Stolperstellen durch Öl-, Fett- oder Schmutzreste, unzureichende Reinigung, schlecht markierte Fahrwege sowie fehlende oder ungeeignete Trittflächen. Daraus folgen häufig Kopfverletzungen, insbesondere wenn der Arbeitsraum durch geringe Kopffreiheit oder nachgiebige Beleuchtung ungünstig ist. Zusätzlich besteht die Gefahr, dass herabfallende Teile aus dem Arbeitsbereich in die Grube geraten oder von dort aus Personen treffen. In der Grube kann es außerdem zur Ansammlung von Abgasen kommen, weil die Belüftung unzureichend ist; dadurch drohen Gesundheitsgefahren durch Sauerstoffmangel sowie Brand- und Erstickungsrisiken. Auch Brandgefahren entstehen, wenn explosive oder entzündliche Stoffe wie Kraftstoffdämpfe zusammentreffen oder wenn während der Arbeiten Funken bzw. Heißarbeiten auftreten. Deshalb müssen Zugänge, Verkehrswege, Beleuchtung, Aufräumregeln und wirksame Schutzmaßnahmen (z. B. Absperrungen und Abdeckungen) klar organisiert und regelmäßig überprüft werden.

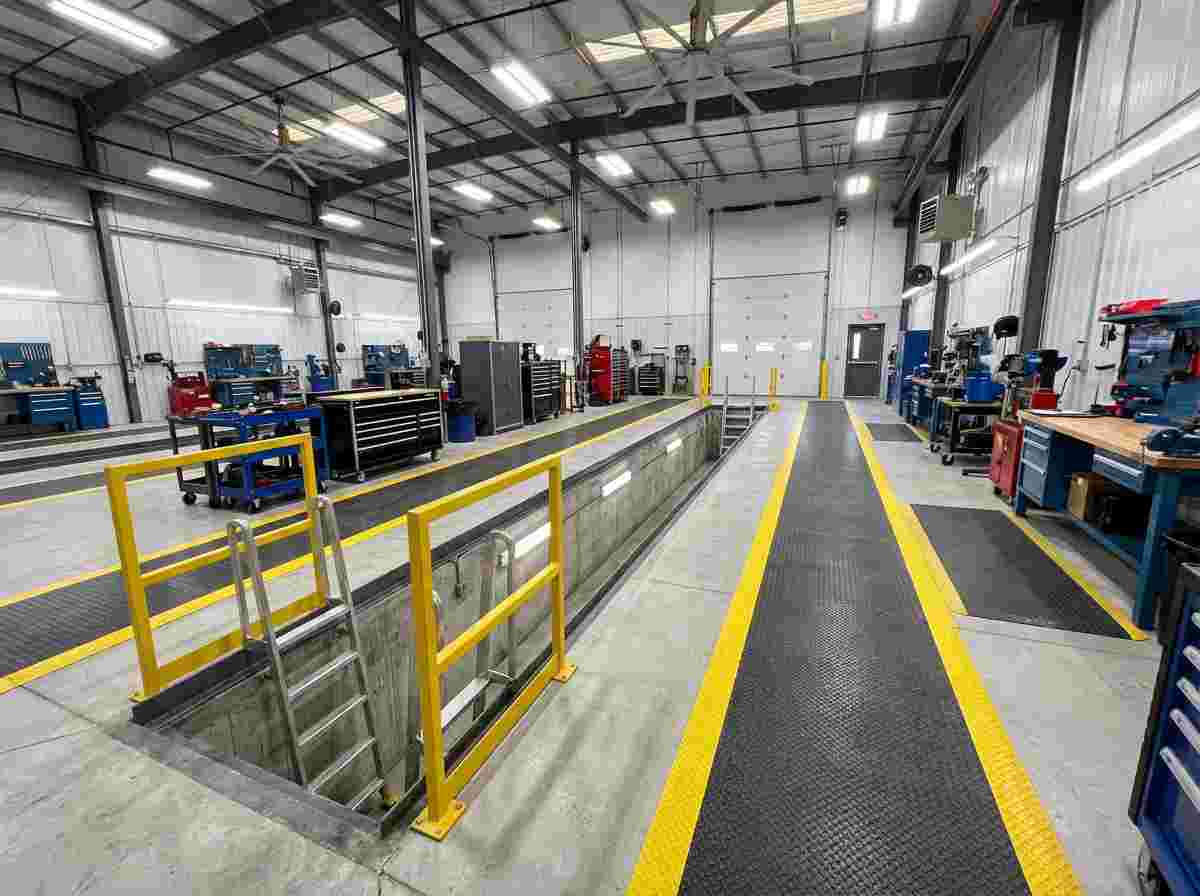

Zugang zur Grube
Für einen sicheren Zugang zur Grube muss die Inspektionsgrube so gestaltet sein, dass Ein- und Ausstieg ohne riskante Sprünge möglich sind und der laufende Werkstattbetrieb nicht beeinträchtigt wird. In der Praxis bewährt sich ein Zugang, der an beiden Grubenenden erreichbar ist: ein Hauptweg für den Arbeitsalltag sowie ein Notweg, der auch dann funktioniert, wenn ein Fahrzeug den Grubenbereich teilweise blockiert. Entscheidend sind normgerechte, rutschhemmende Trittflächen an Treppen oder festen Leitern, die auch beim Transport von Werkzeugen sicher begehbar bleiben.
Pro Abschnitt sollte die Breite des Zugangs so gewählt werden, dass Mitarbeitende Teile mitführen können, ohne beim Rangieren oder Gehen mit Fahrzeugen oder anderen Personen zu kollidieren. Deshalb sollten Verkehrswege am Boden klar markiert und Konfliktpunkte zwischen Fußgängern sowie fahrenden oder rangierenden Fahrzeugen ausgeschlossen werden. Ergonomisch wird die Nutzung, wenn Mitarbeitende den Weg zur Grube über gut geführte Anlaufstrecken erreichen und der Aufenthalt im Grubenbereich durch geeignete Arbeitsplatzorganisation unterstützt wird: Dazu gehören eine passende Beleuchtung, eine regelmäßige Reinigung zur Reduktion von Stolperstellen und eine klare Abgrenzung des Gefahrenbereichs während der Arbeit.
Da Stürze als Stürze aus der Höhe bewertet werden können, sind zusätzlich wirksame Schutzmaßnahmen einzuplanen. Dazu zählt zum Beispiel eine konsequente Absturzsicherung im Grubenbereich, eine sichtbare Kennzeichnung der Ränder sowie eine kontrollierte Zugangsberechtigung. Belüftung und das Vermeiden von Zündquellen sind weitere Bausteine, um Erstickungs- und Brandgefahren durch Gase oder Abgase zu minimieren. So wird der Zugang zur Grube zu einem planbaren, beherrschbaren Arbeitsprozess mit definierten Verkehrs- und Fluchtwegen, klaren Verantwortlichkeiten und ergonomischer Nutzung im Alltag.
Fahrwege und Bewegungsflächen
Für den Zugang zur Grube gilt als zentrale Planungsregel, dass Fahrwege und Bewegungsflächen so angeordnet werden, dass Fahrzeuge und Personen sich möglichst nie gegenseitig gefährden. Die Inspektionsgrube wird daher üblicherweise in der Fahrzeugachse angelegt, sodass das Fahrzeug rückwärts oder vorwärts mit geradem Lot in die Position manövrierbar ist. Um Konflikte zu vermeiden, werden auf dem Boden klare Fahrwege markiert und die Flächen vor dem Grubenzugang als reine Bewegungszonen definiert. Der Bereich um Treppen oder Leitern zum Grubenrand ist dabei freizuhalten, damit beim Ein- und Ausstieg keine Stolperstellen entstehen. Zusätzlich wird der Verkehrsfluss so organisiert, dass das Rangieren nicht über die Laufwege von Mitarbeitern führt, etwa durch eindeutig gekennzeichnete Querungen und einen durchgehenden Routenplan innerhalb der Werkstatt. Eine gute Beleuchtung unterstützt die Orientierung, während kontrastreiche Markierungen verhindern, dass der Grubenrand übersehen wird. Damit wird der Notzugang funktional, ohne dass Fahrzeugbewegungen gleichzeitig in unmittelbarer Nähe stattfinden. So entstehen nachvollziehbare Wege für Personen und ein kontrollierter Ablauf für Fahrzeuge, wodurch das Risiko von Unfällen im Bereich der Inspektionsgrube deutlich reduziert wird.

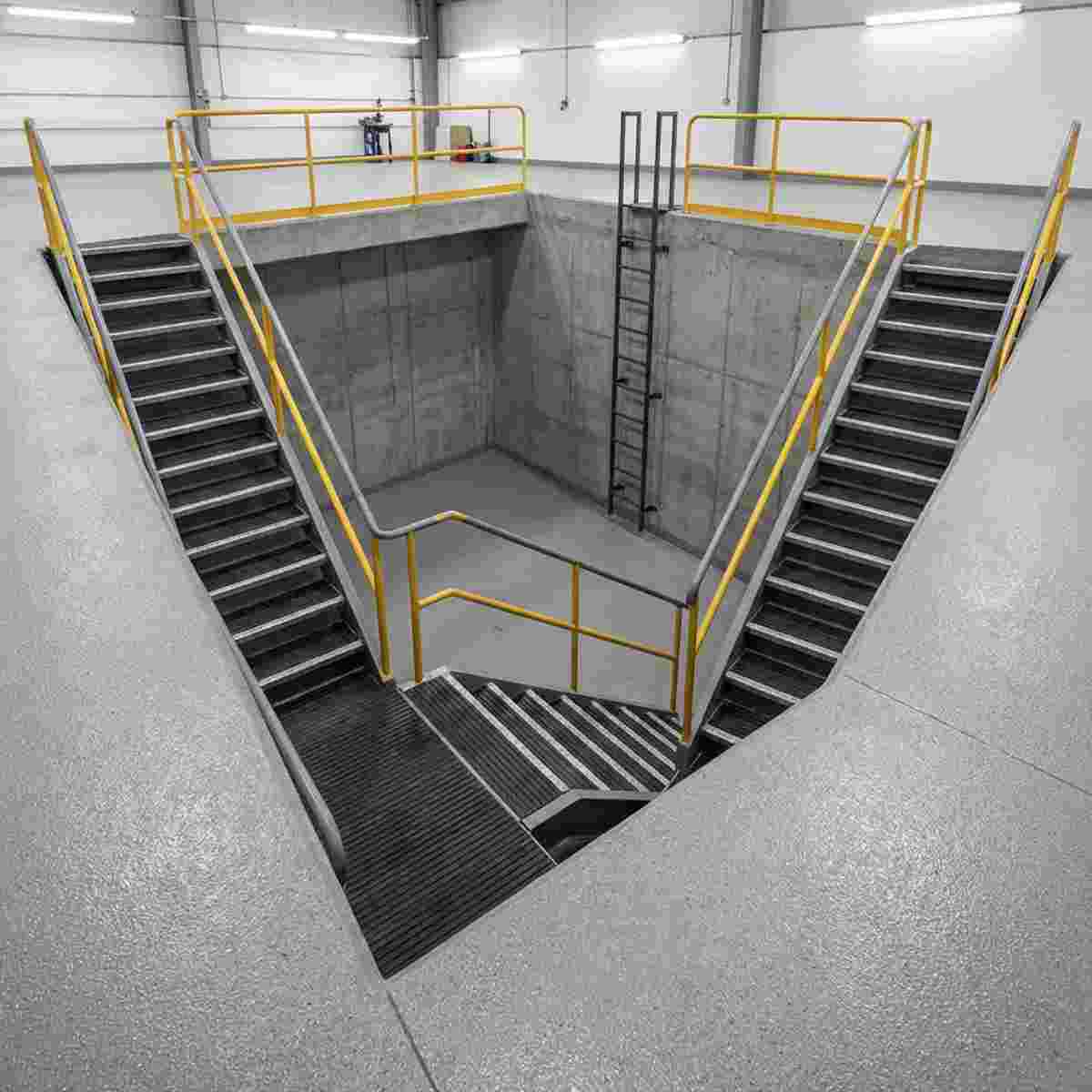

Treppe und Notausstieg
Für den Zugang zur Grube ist ein durchdachtes Konzept mit einem Hauptzugang und einem zweiten Ausstieg entscheidend, damit Personen im Arbeitsfall schnell und kontrolliert den Bereich verlassen können. In der Praxis bedeutet das: Am Ende der Inspektionsgrube sollte eine Treppe vorhanden sein, die den geltenden Vorgaben entspricht und rutschfest ausgeführt ist, damit auch bei verschmutzten Schuhen ein sicherer Tritt gewährleistet bleibt. Eine zweite Ausstiegsmöglichkeit sollte ebenfalls über eine Treppe erreichbar sein; sie kann zusätzlich einen Notausstieg darstellen, falls der Hauptzugang blockiert ist. Die Nutzbreite von Treppe oder Zugang muss ausreichend dimensioniert sein, damit das sichere Begehen auch mit Arbeitsmitteln oder Teilen möglich bleibt. Rutschfeste Treppen mit geeignetem, nicht brennbarem Belag sind dabei die Grundlage für sicheren Halt. Feste Leitern gelten hingegen nur als geeignete Alternative, etwa wenn eine Treppenlösung aus baulichen Gründen nicht vollständig umsetzbar ist; sie dürfen nicht als Ersatz für fehlende Fluchtwege dienen. Wichtig ist außerdem, dass der Zugang von beiden Seiten her funktionieren kann, damit Manöver und Verkehrswege in der Werkstatt nicht in Konflikt geraten. So wird der Aufenthalt an der Inspektionsgrube planbar, sicherer und entspricht dem Grundsatz, dass Personen stets einen verlässlichen Weg nach oben und einen zweiten Notweg benötigen.

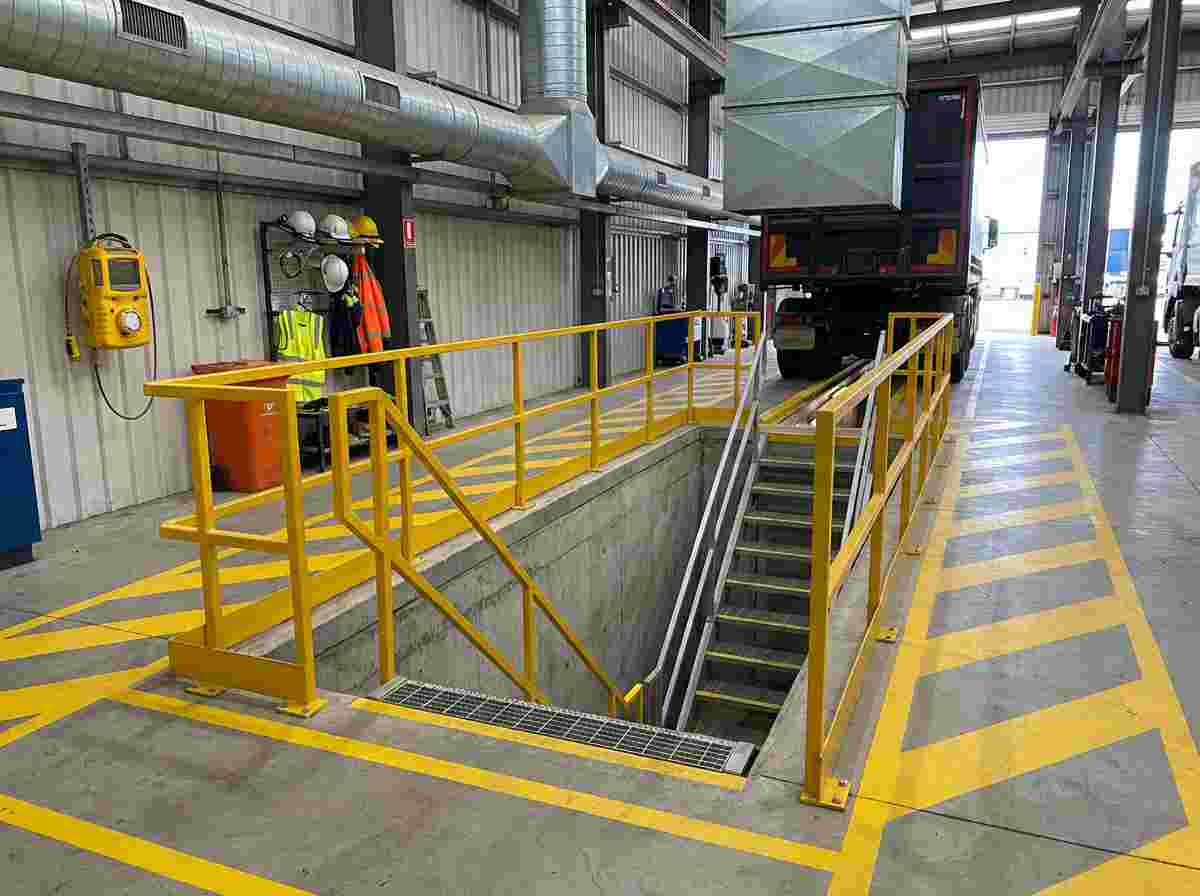

Normen für Inspektionsgruben
Normen für Inspektionsgruben betreffen insbesondere die sichere Planung, den baulichen Zustand und die arbeitsschutzgerechte Nutzung von Gruben, die als zugängliche Arbeitsbereiche für Wartungs- und Reparaturarbeiten dienen. Obwohl es meist keine exakt gleichlautende, einzelne Sondervorschrift für jede Inspektionsgrube gibt, müssen technische Regeln aus dem Bau- und Arbeitsrecht sowie Anforderungen an Arbeitsstätten berücksichtigt werden.
Zentral sind dabei Vorgaben zur Absturzsicherung (z.B. wirksame Begrenzung, geeignete Zugänge und sichere Wege), weil Stürze aus der Grube wie Stürze aus der Höhe bewertet werden können. Ebenso relevant ist der vorbeugende Umgang mit Stolper- und Rutschgefahren an Treppen, Stufen und im Grubenbereich, etwa durch rutschhemmende Beläge, klare Markierungen und regelmäßige Reinigung. Die Beleuchtung muss so geplant werden, dass Arbeiten an der Fahrzeugunterseite ohne gefährdende Sichtmängel durchführbar sind. Des Weiteren sind technische Anforderungen an die Luftführung und Belüftung zu beachten, weil sich in geschlossenen Gruben Gase ansammeln können und dies zu Erstickungs- oder Vergiftungsrisiken führen kann.
Auch Brand- und Explosionsschutz ist zu planen: Arbeiten mit Funken oder offenen Flammen sind entsprechend zu organisieren, erforderliche Abstands- und Schutzmaßnahmen sind festzulegen und Zündquellen (z.B. Rauchen) konsequent auszuschließen. Bei der Bauausführung sind zudem Bauprodukte, CE-Kennzeichnung und einschlägige Anforderungen an Baustoffe und Tragfähigkeit zu beachten, damit die Anlage dauerhaft sicher genutzt werden kann. Arbeitgeber müssen zudem eine Gefährdungsbeurteilung durchführen, Schutzmaßnahmen dokumentieren und das Personal entsprechend unterweisen. So entsteht ein Gesamtsystem aus baulicher Auslegung, organisatorischen Regeln und kontinuierlicher Prüfung, das das Risiko bei Planung, Bau und Nutzung messbar reduziert.

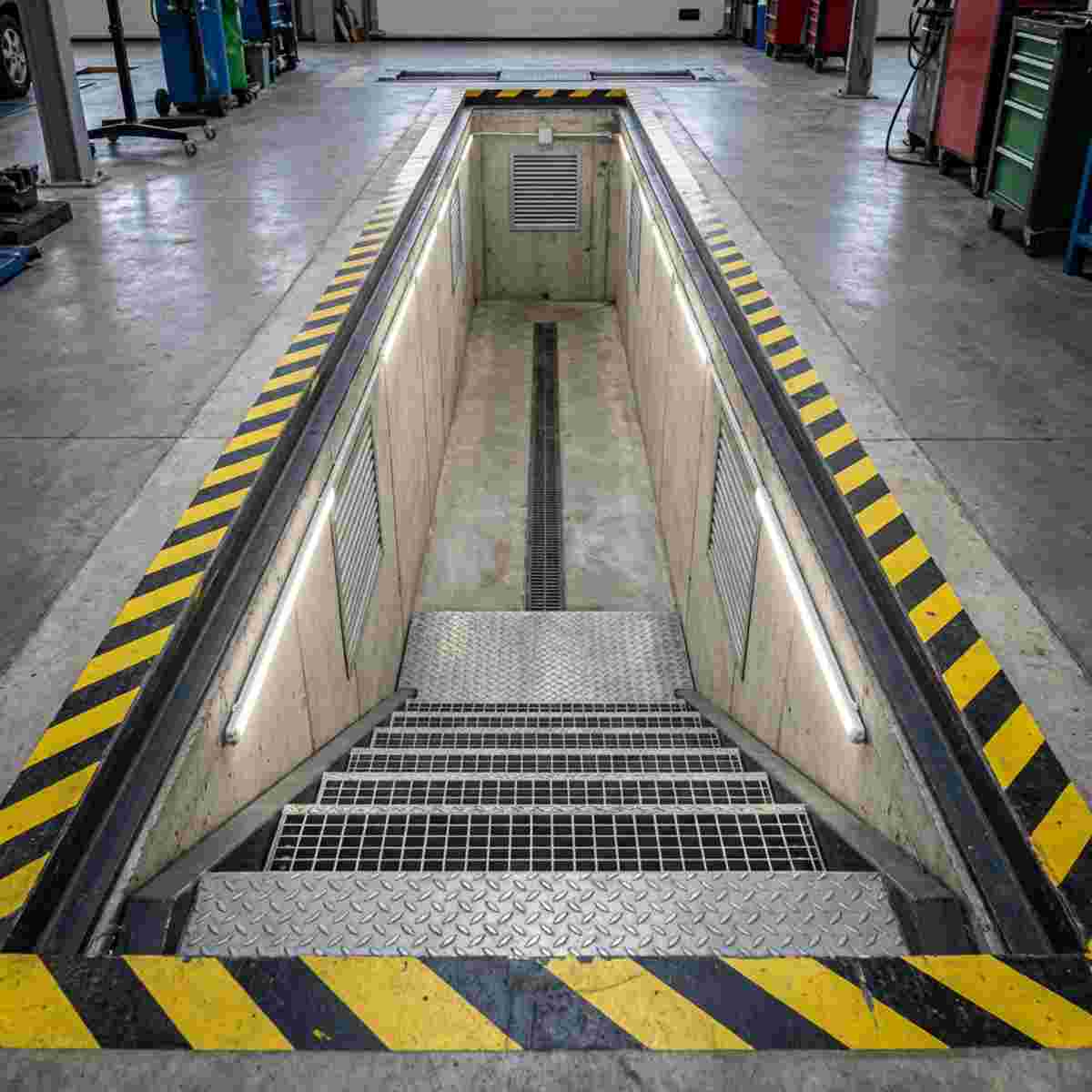

Standards für Ausführung und Betrieb
Standards für die Ausführung und den Betrieb einer Inspektionsgrube legen fest, wie sicher und dauerhaft die Anlage gestaltet werden muss. Entscheidend sind rutschfeste Oberflächen im Bereich des Zugangs und der Standflächen, damit Stolpern und Ausrutschen bei Nässe oder Verschmutzung verhindert werden. Eine funktionsfähige Entwässerung sorgt dafür, dass sich Wasser und Betriebsmittel nicht ansammeln und die Grube nicht zusätzlich belastet wird. Für sichere Arbeitsbedingungen sind zudem eine ausreichende Beleuchtung sowie eine geeignete Lüftung erforderlich, um schlechte Luft, Abgase und Sauerstoffmangel zu vermeiden. Damit Gefahrenstellen erkannt werden, gehört eine klare Kennzeichnung der Grubenränder und Zugänge, einschließlich geeigneter Markierungen für Flucht- und Bedienbereiche. Technisch muss die Grube auf die geforderte Tragfähigkeit ausgelegt sein; deshalb sind korrekte Dimensionierung und geeignete Materialien relevant, die die auftretenden Kräfte dauerhaft aufnehmen. Im Betrieb schließen regelmäßige Prüfungen den Standard ab: Sichtkontrollen, Funktionsüberprüfungen und das Dokumentieren des Zustands stellen sicher, dass Mängel früh erkannt und Risiken reduziert werden, bevor sie zu Unfällen führen.

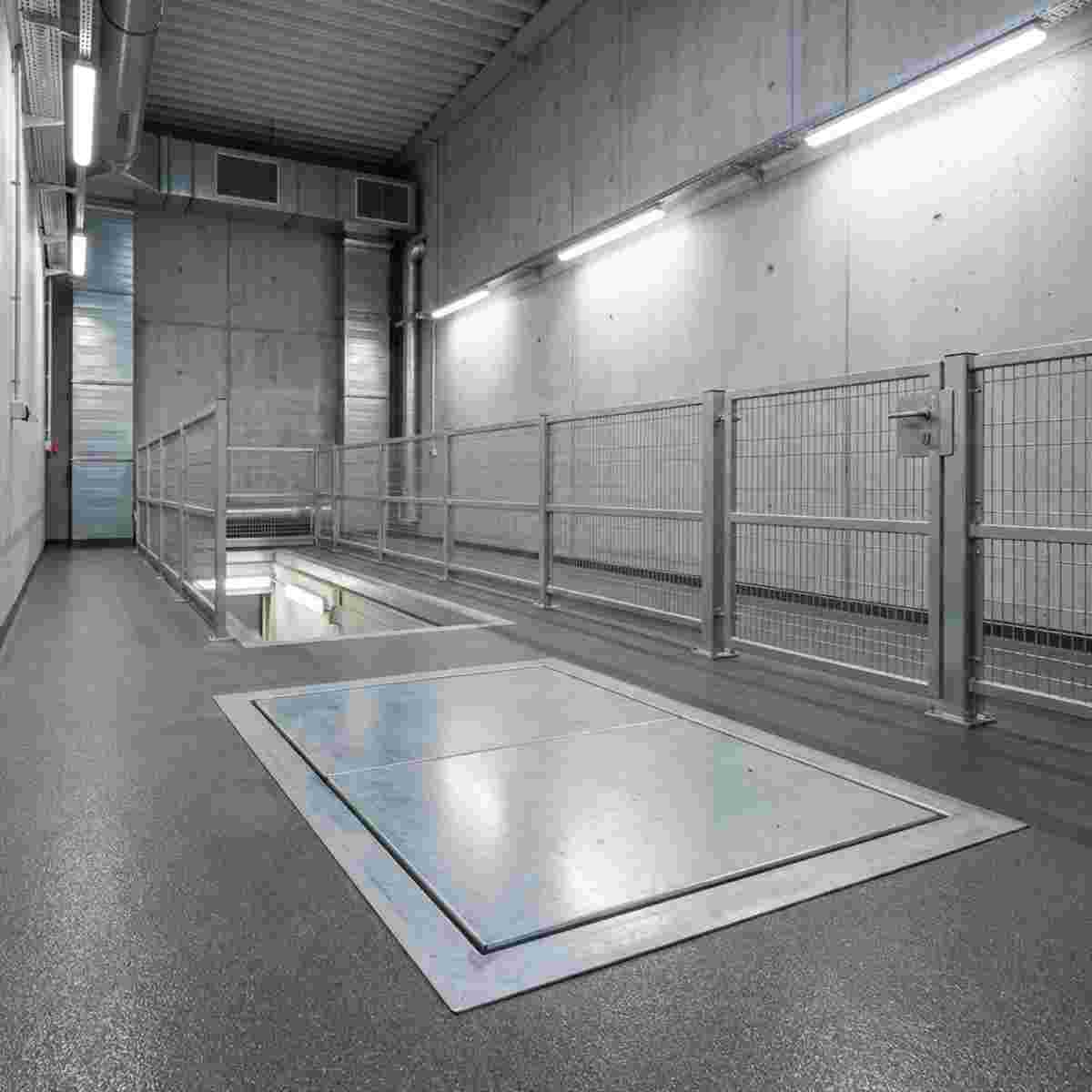

Rechtliche und technische Grundlagen
Für Normen für Inspektionsgruben sind in der Praxis vor allem die allgemeinen Arbeitsschutz-, Bau- und Betreiberpflichten entscheidend: Arbeitgeber müssen Gefährdungen beim Arbeiten in Grubenumgebung systematisch ermitteln, u.a. in Bezug auf Absturz, Quetsch- und Saug-/Erstickungsgefahren sowie Brand- und Explosionsrisiken durch Kraftstoff- und Abgasbelastungen. Rechtlich leitet sich dies aus den einschlägigen Vorgaben für die Gestaltung von Arbeitsplätzen, den erforderlichen Schutzmaßnahmen und den Pflichten zur Durchführung und Dokumentation von Risikobewertungen ab. Technisch bedeutet das: sichere Zugänge mit normgerechter Ausführung, ausreichende Beleuchtung, geeignete Belüftung, rutschhemmende Oberflächen und wirksame Absturzsicherung, etwa durch Abdeckungen oder Barrieren, die im Betrieb lagegesichert sind. Eingebaute Bauteile müssen darüber hinaus die Anforderungen an Bauprodukte erfüllen und – soweit anwendbar – den CE-Bezug (Konformitätskennzeichnung, Leistungserklärung) nachweisen. Zusätzlich sind Bauvorschriften zu beachten, um Standsicherheit, Geometrie und sichere Betriebszustände sicherzustellen. Moderne Ausführungen (z.B. robuste Konstruktionen statt reine Betonvarianten) können zudem die Dauerhaftigkeit und den Schutz gegen unerwünschte Setzungen oder Rissbildungen verbessern.

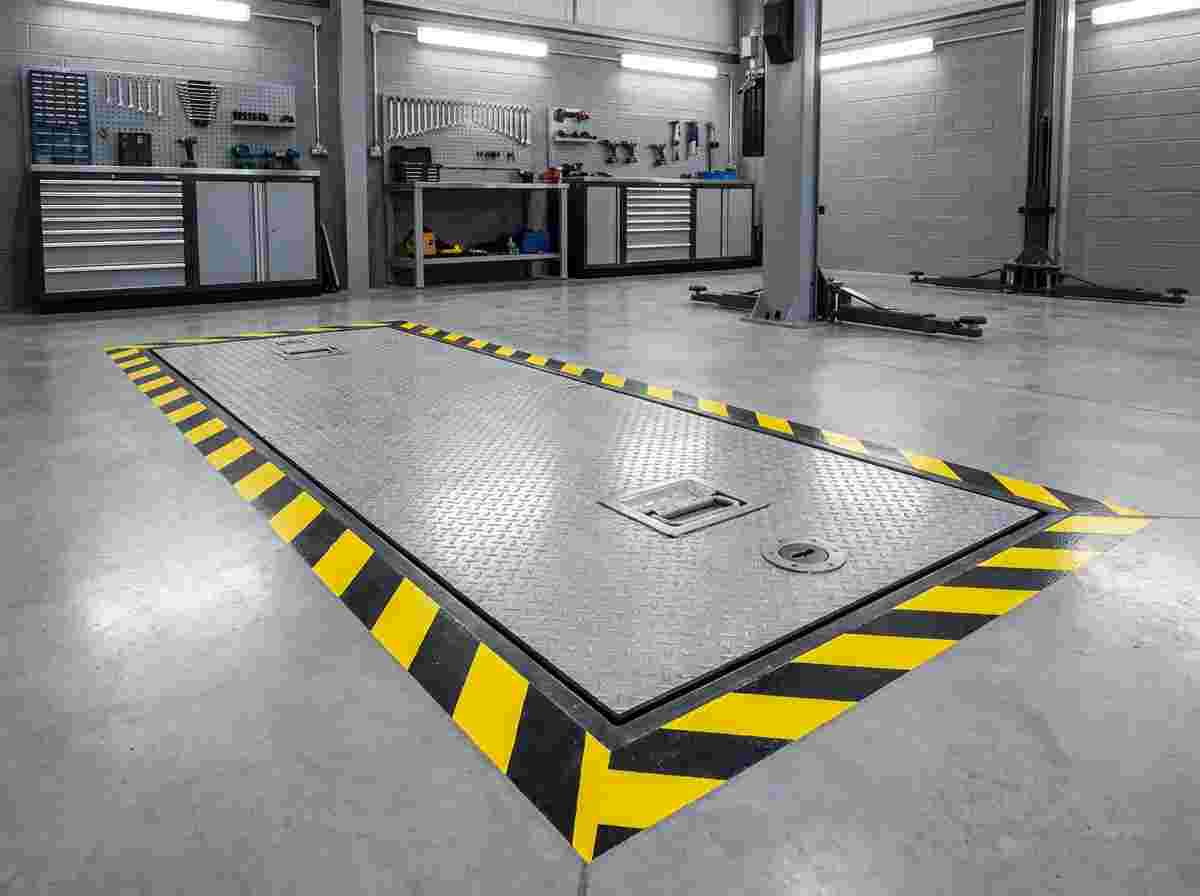

Grubenabdeckung
Grubenabdeckung sind ein zentraler Baustein im Sicherheitskonzept einer Inspektionsgrube, weil sie ungenutzte Grubenbereiche vor unbefugtem Betreten schützen und so typische Absturz- und Verletzungsgefahren reduzieren. In vielen Werkstatt- und Reparaturumgebungen bleibt eine Inspektionsgrube zwar für Arbeiten an der Fahrzeugunterseite vorgesehen, dennoch kann der Alltag rund um die Grube zu unerwarteten Situationen führen: Stolpern über offene Kanten, versehentliches Hineingelangen oder das Herabfallen von Bauteilen.
Durch eine passgenaue Abdeckung wird der Grubenraum geschlossen, sodass Personen nicht in die Tiefe stürzen können und gleichzeitig die Sicht auf den Arbeitsbereich erhalten bleibt, sobald Wartungstätigkeiten stattfinden. Funktional betrachtet arbeiten Abdecksysteme als Barriere, die den Gefahrenraum physisch abgrenzt, und sie unterstützen damit die Umsetzung von organisatorischen Maßnahmen wie Zugangsbeschränkung, Kennzeichnung der Randbereiche und geregeltem Ein- und Ausstieg. Besonders relevant ist die Frage, wie die Abdeckung im Betrieb schnell nutzbar bleibt, denn eine Grubenabdeckung darf den Arbeitsablauf nicht behindern, sondern muss den Zugang zur Grube ermöglichen, wenn Wartung durchgeführt wird.
Darüber hinaus spielt die Rolle von Abdeckungen im Sicherheitsmanagement auch deshalb eine bedeutende Rolle, weil sie das Risiko des unkontrollierten Zugriffs auf den Grubenbereich senken, was insbesondere bei zeitweiser Nichtnutzung oder bei wechselndem Personal wichtig ist. Ergänzend können sichere Abdecksysteme die Vorbereitung von Arbeitsplätzen unterstützen, etwa durch klare Abgrenzungen und gleichbleibende Geometrien im Umfeld der Grube. Damit lassen sich Sicherheitsanforderungen in der täglichen Praxis konsistent umsetzen: Schutz im Ruhezustand, Zugriff im Arbeitszustand und sichtbare Strukturierung der Umgebung. So wird eine Inspektionsgrube nicht nur als technischer Raum genutzt, sondern sicher in das Gesamtkonzept der Arbeitssicherheit eingebettet.

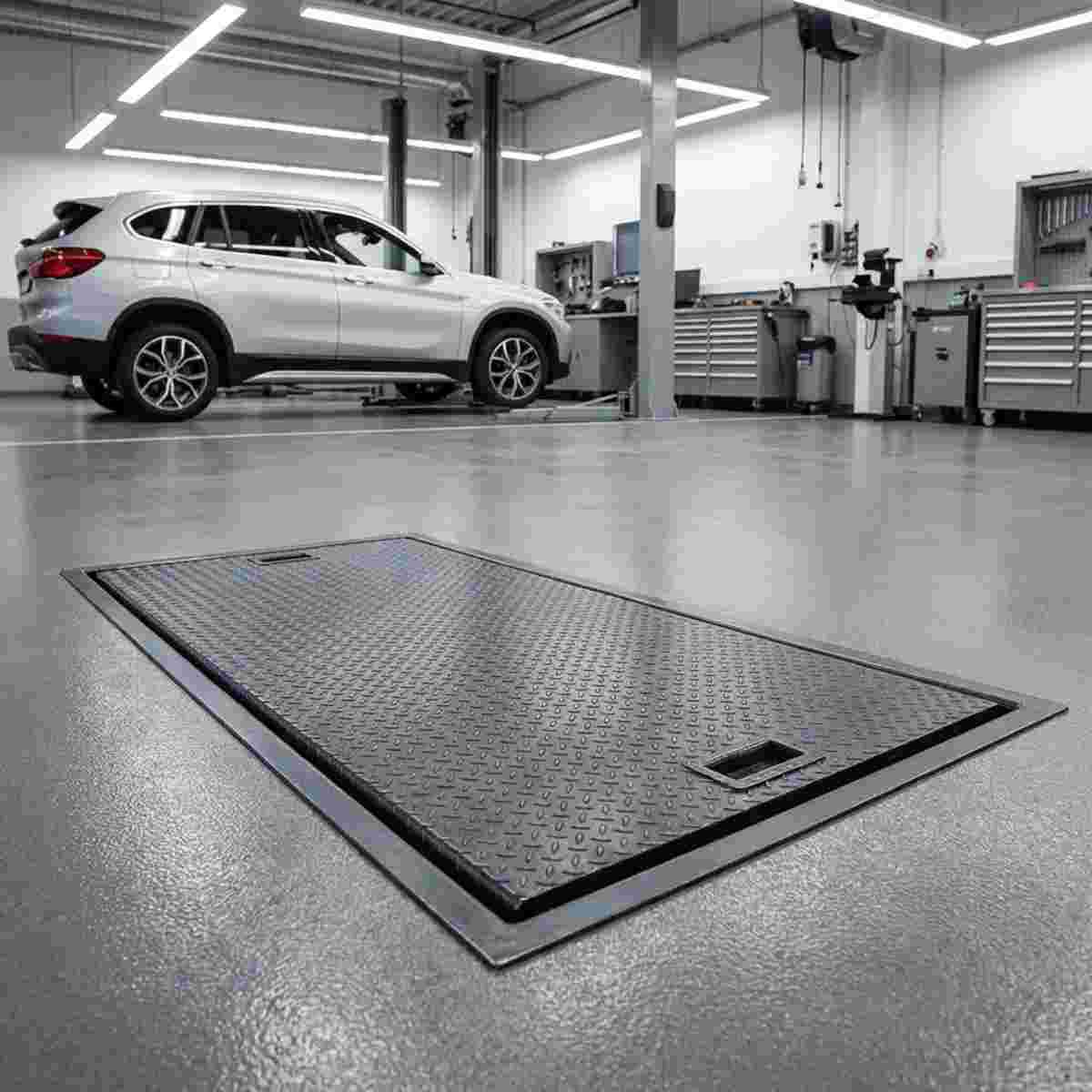

Anforderungen an eine sichere Abdeckung
Eine sichere Grubenabdeckung ist ein zentraler Baustein, damit Arbeiten an der Unterseite eines Fahrzeugs in einer Inspektionsgrube zuverlässig beherrscht werden können. Entscheidend ist eine bündige Ausführung, damit der Bereich um die Grube keine Stolperkanten bildet und der Verkehrsweg in der Werkstatt ohne Umwege nutzbar bleibt. Ebenso wichtig ist eine rutschfeste Oberfläche, weil sich auf dem Grubenrand ölige oder feuchte Verschmutzungen ergeben können und damit die Trittsicherheit für Personal dauerhaft gewährleistet sein muss. Die Abdeckung sollte auf die tatsächlichen Lasten im jeweiligen Werkstattbetrieb ausgelegt sein: Dazu zählt die Belastbarkeit durch regelmäßiges Betreten, das Rangieren von Fahrzeugteilen im Umfeld sowie die Anforderungen aus dem Werkstattalltag. In der Praxis bedeutet das, dass die Abdeckung während Wartungsarbeiten sicher aufliegt, keine unkontrollierten Bewegungen zulässt und ihre Stabilität auch bei wiederholtem Öffnen und Schließen behält. Damit die Nutzung nicht am Handling scheitert, muss die Grubenabdeckung außerdem leicht handhabbar sein, also ohne übermäßigen Kraftaufwand aus- und einzubauen. Nur wenn diese Punkte zusammenkommen, eignet sich die Abdeckung für den spezifischen Betrieb, in dem die Inspektionsgrube genutzt wird, und unterstützt zugleich sichere Zugänglichkeit zur Grube.

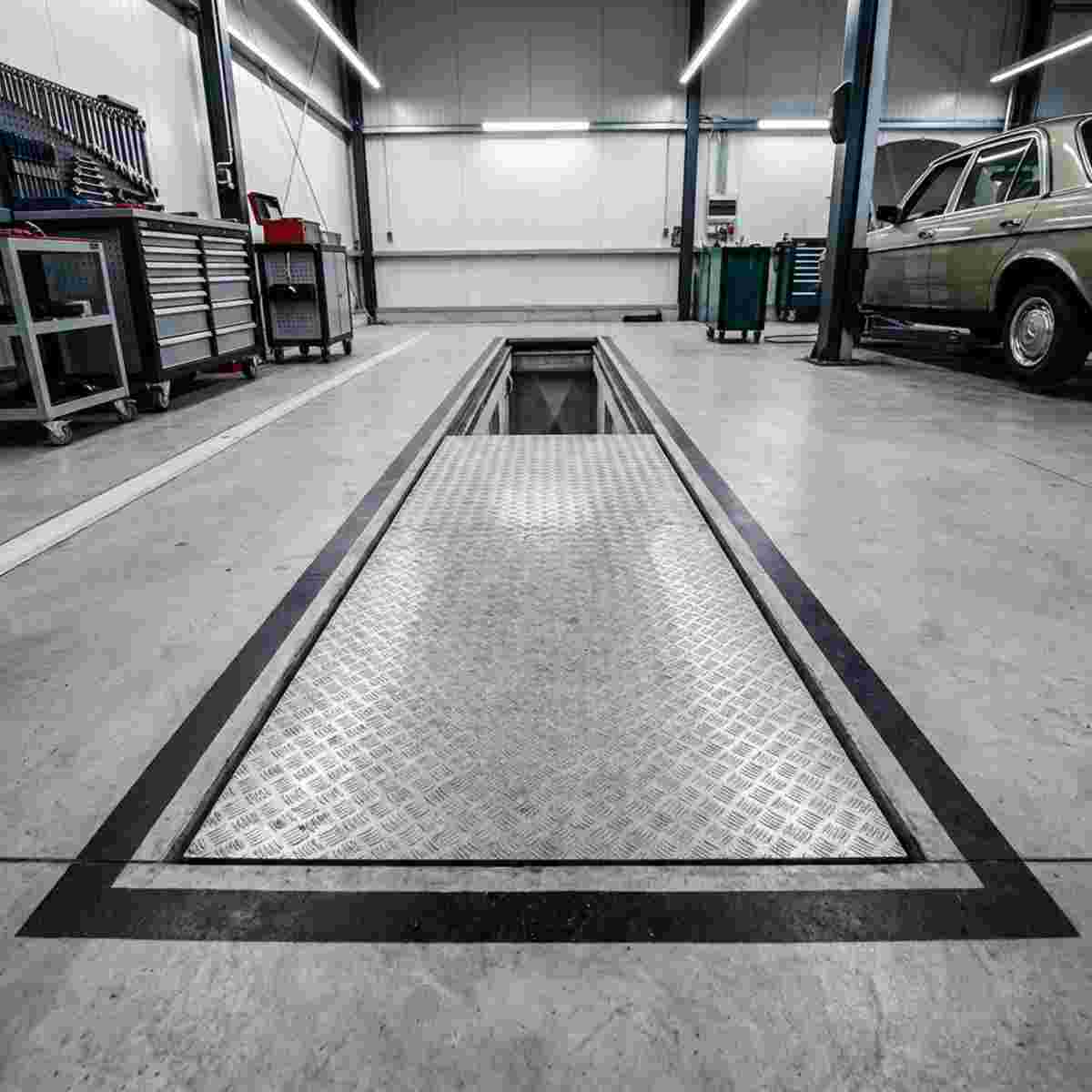

Nutzen im Arbeitsalltag
Im Arbeitsalltag bietet eine Grubenabdeckung der Inspektionsgrube spürbaren Mehrwert: Sie wirkt als wirksame Absturzsicherung, indem der gefährliche Grubenausschnitt im Betrieb abgedeckt und der unbeabsichtigte Sturz in die Grube verhindert wird. Gleichzeitig bleibt der Arbeitsbereich geordnet, weil der Rand sichtbar abgegrenzt und Wegeführung klarer wird. Für Beschäftigte und Besucher reduziert das spürbar das Risiko durch Stolpern oder Fehltritte im Umfeld der Grube. Durch die stabile Abdeckung kann außerdem die Zone um die Grube besser kontrolliert werden, sodass Tätigkeiten planbarer ablaufen und die Schnittstelle zwischen Fahrzeugbewegung, Wartung und Publikumssicherheit sicherer gestaltet ist. In vielen Werkstätten wird dadurch nicht nur die Sicherheit erhöht, sondern auch die Effizienz im Ablauf: Wenn der Bereich definierte Zustände hat, können Inspektions- und Wartungsarbeiten ohne ständige Unterbrechungen vorbereitet und durchgeführt werden. Eine konsequent eingesetzte Grubenabdeckung unterstützt zudem die Absicherung bei typischen Situationen wie Betreten, Rangieren oder Kontrollgängen, bei denen unzureichend gesicherte Gruben zum Unfallrisiko werden. So wird die Inspektionsgrube funktional nutzbar, während die Sicherheit im Betrieb für alle Personen im Umfeld zuverlässig in den Vordergrund rückt.
Überzeugt? Dann freuen wir uns auf Ihren Anruf:

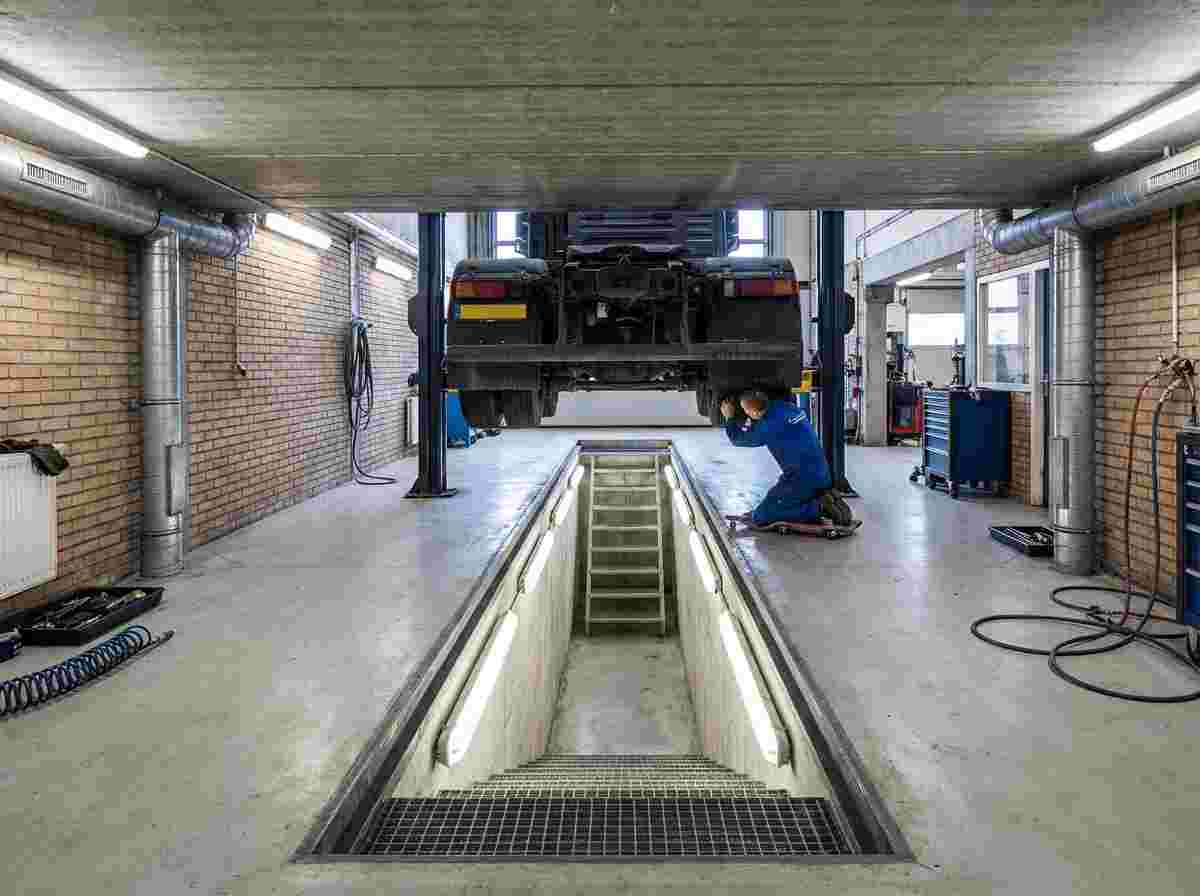

Werkstattgrube
Eine Werkstattgrube zählt zu den klassischen Inspektionsgrube-Anwendungen: Es handelt sich um einen für Personen zugänglichen Schacht, über dem ein Kraftfahrzeug oder Schienenfahrzeug abgestellt wird, um Arbeiten an der Unterseite auszuführen. Der wesentliche Vorteil liegt in der ergonomischen Arbeitshaltung: Unter dem Fahrzeug kann oft bequem im Stehen gearbeitet werden, ohne dass wie bei einer Hebebühne eine vollständige Hubfläche für alle Tätigkeiten benötigt wird. Gerade in niedrigen Werkstätten, Garagen oder Depots ist die Grube deshalb häufig eine praktikable Alternative, weil eine ebenerdige Zufahrt das Anfahren und Rangieren mit geringem Aufwand ermöglicht.
Häufige Einsatzbereiche einer Werkstattgrube sind Wartung und Inspektion, Abschmierarbeiten, Sichtprüfungen an Fahrwerken sowie Tätigkeiten, bei denen regelmäßiger Zugang zu Unterboden, Leitungen oder Aufhängungen erforderlich ist. Gleichzeitig zeigen sich typische Grenzen: Der Lichteinfall wird durch das darüber stehende Fahrzeug eingeschränkt, sodass meist eine künstliche Beleuchtung erforderlich ist. Außerdem ist nicht immer eine freie Zugänglichkeit zur gesamten Fahrzeugunterseite gegeben; bestimmte Arbeiten wie etwa an Achsteilen oder beim Räderwechsel benötigen zusätzliche Unterstützung, etwa durch geeignete Grubenhilfen.
Ein weiterer Aspekt ist die Sicherheit: In geschlossenen oder schlecht belüfteten Gruben können sich Gase ansammeln, was gesundheitlich gefährlich sein kann. Deshalb müssen Belüftung, Beleuchtung und Absturzsicherung in der betrieblichen Planung berücksichtigt werden. Dazu gehört auch die Festlegung klarer Zugangswege und die Absicherung des Grubenbereichs, damit umstehende Personen nicht in die Grube geraten. Insgesamt ist die Werkstattgrube ein bewährtes Element für wiederkehrende Unterbodenarbeiten, sofern die Einsatzgrenzen technisch beachtet und organisatorische sowie sicherheitstechnische Maßnahmen konsequent umgesetzt werden.

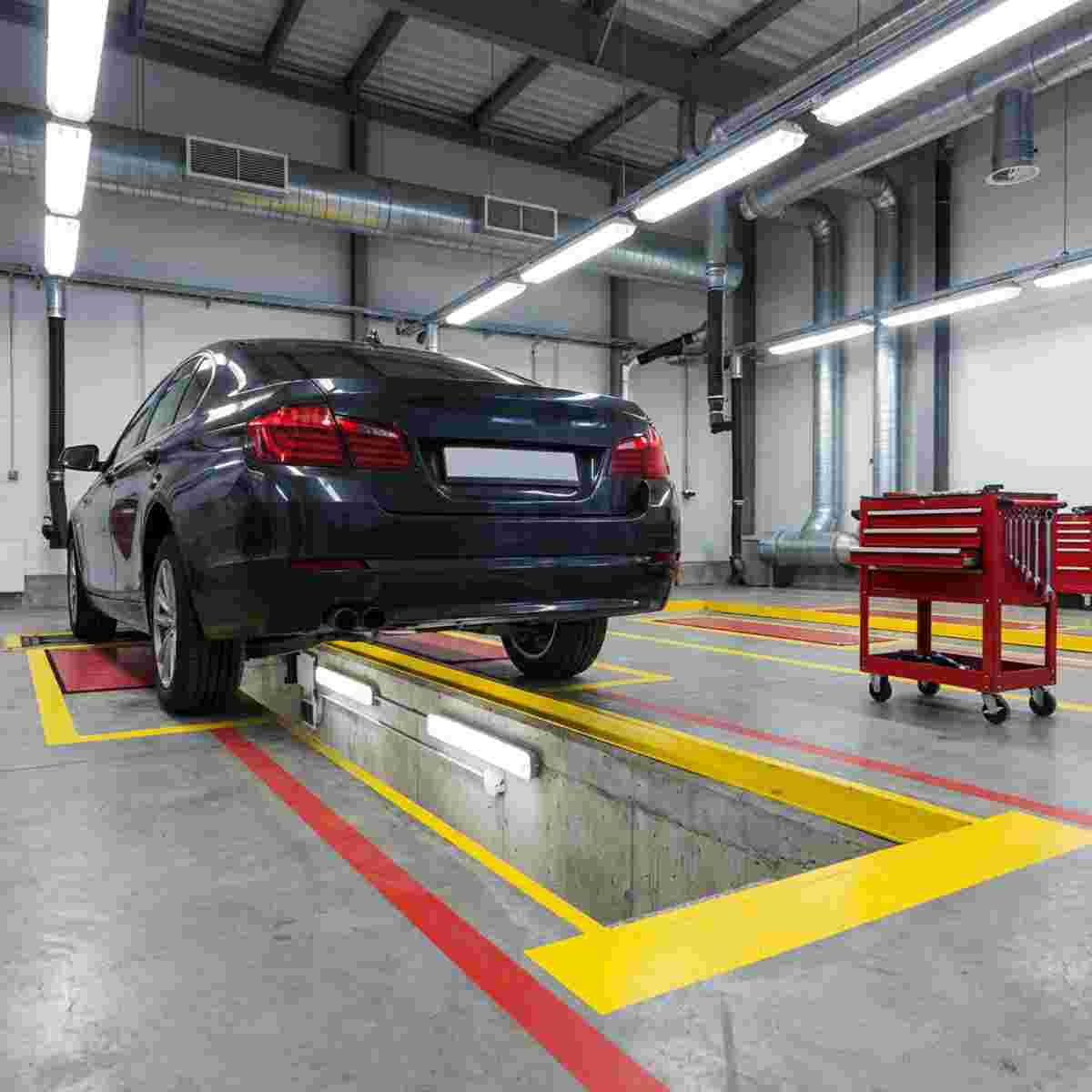

Grenzen und planerische Lösungen
Bei einer Fahrzeuginspektionsgrube entstehen in der Praxis besondere Grenzen: Der Zugang zu einzelnen Baugruppen ist durch die Grubenkanten und das überstehende Fahrzeug eingeschränkt, wodurch Arbeiten an Rädern, Achsteilen oder tieferliegenden Komponenten oft nur mit zusätzlichen Hilfsmitteln wie Grubenhebern zuverlässig durchführbar sind. Planerisch folgt daraus, dass Wege, Wartungsfreigaben und Standbereiche so angelegt werden müssen, dass Personen sicher an die relevanten Zonen gelangen. Gleichzeitig wird meist eine zusätzliche Beleuchtung erforderlich, weil der Fahrzeugaufbau den Lichteinfall reduziert und sonst Beleuchtungsmangel zu erhöhten Bedien- und Kollisionsrisiken führt. Auch die Belüftung gewinnt an Bedeutung: In Gruben können sich Abgase und Luftverdrängung ansammeln, wodurch Erstickungs- oder Vergiftungsgefahren entstehen. Deshalb sind Luftzufuhr, Absaugung und Wartungsintervalle bereits in der Planung zu berücksichtigen, inklusive klarer Abläufe vor Arbeitsbeginn. Konsequenzen für den Betrieb betreffen zudem die Wartungsorganisation: Wartungsarbeiten, Kontrollen an Entlüftung und Beleuchtung sowie das regelmäßige Freihalten von Stand- und Zugangsbereichen müssen fest in den Instandhaltungsplan eingeplant werden, damit die Grube dauerhaft sicher und effizient nutzbar bleibt.

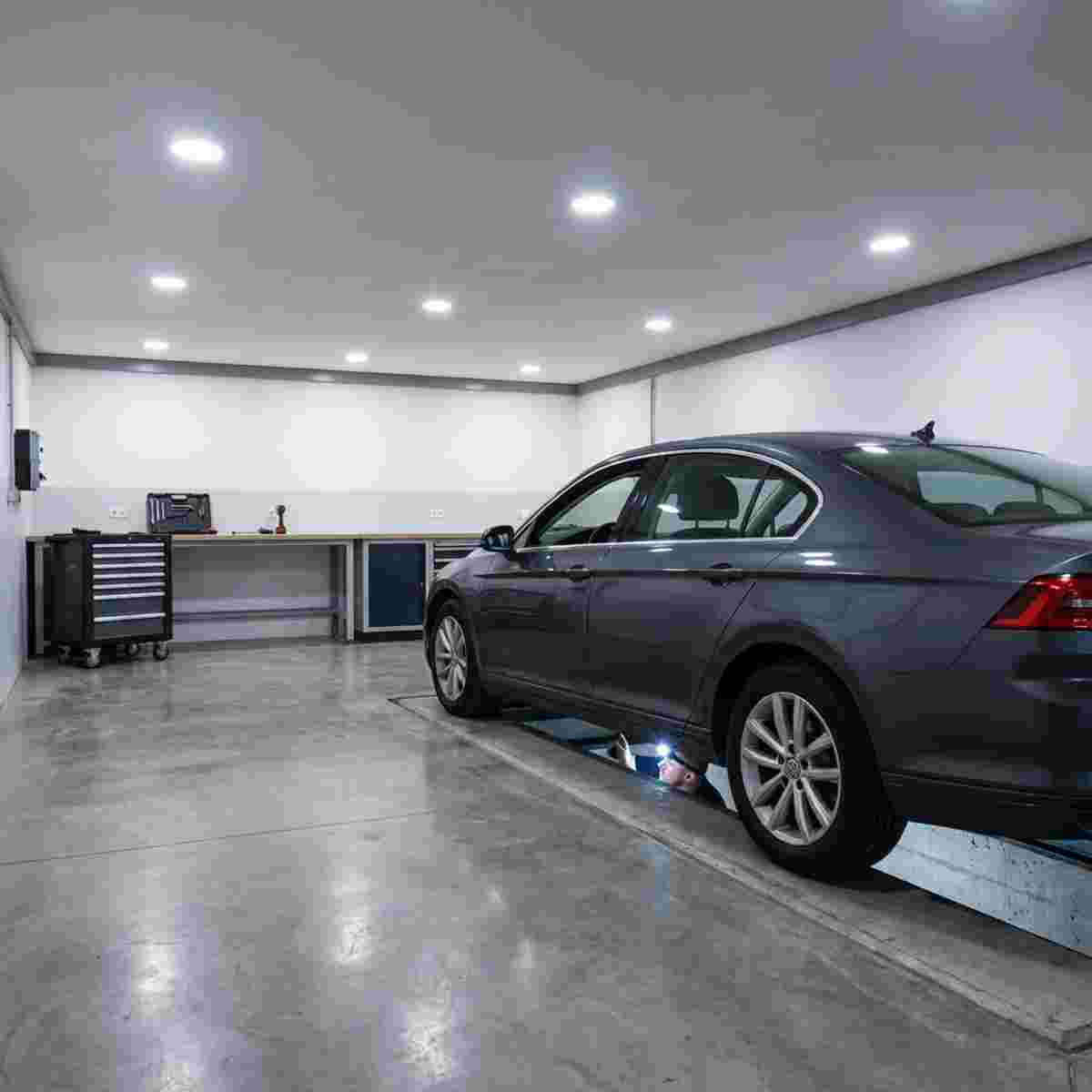

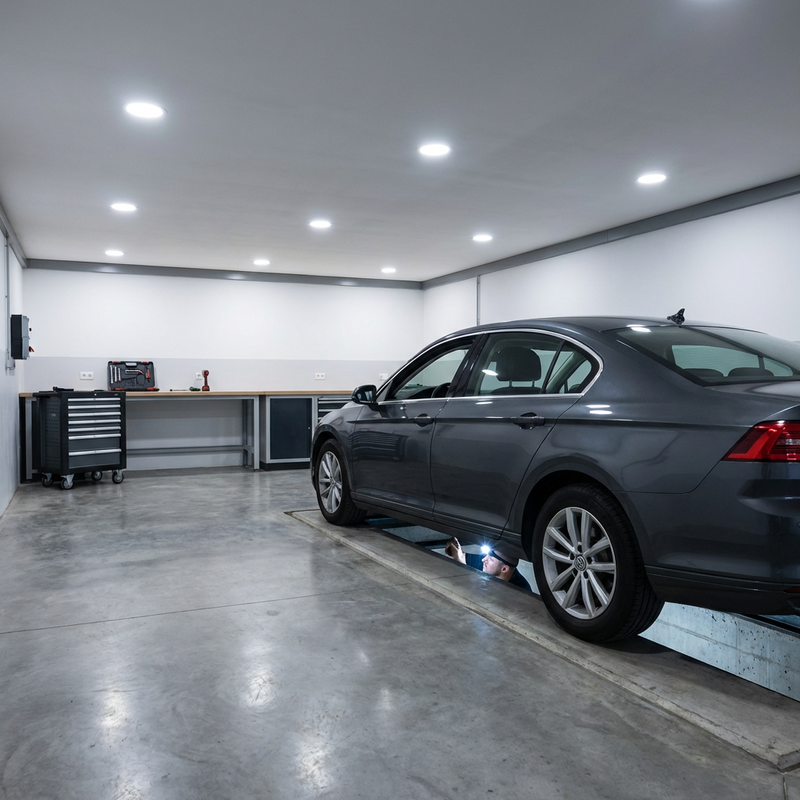

Vorteile gegenüber anderen Lösungen
Werkstattgruben bieten gegenüber anderen Hebelösungen besonders dort Vorteile, wo die Hallenhöhe begrenzt ist. Da das Fahrzeug über eine in der Regel ebenerdige Zufahrt ohne großen Kraftaufwand bis über die Grube manövriert werden kann, entfallen zusätzliche Anhebegeräte. Dadurch lassen sich Wartungs- und Inspektionsprozesse im laufenden Werkstattbetrieb effizient organisieren: Arbeiten können direkt im Stehen unter der Fahrzeugunterseite ausgeführt werden, etwa beim Prüfen von Baugruppen, beim Durchführen regelmäßiger Servicearbeiten oder bei anderen Tätigkeiten, die keinen freien Rundumblick erfordern. Gerade bei niedrigen Werkstätten, Garagen oder Betriebsgebäuden bleibt die Grube damit eine praxistaugliche Lösung, weil sie ohne Hubhöhen auskommt. Auch für Wartungsroutinen, bei denen das Fahrzeug häufig für kurze Arbeitsschritte geparkt werden muss, ist der Ablauf meist unkompliziert: Das Fahrzeug wird einfach an der vorgesehenen Position abgestellt, die Person kann sich aus dem Grubenbereich heraus optimal bewegen und sofort mit der Arbeit beginnen. So unterstützt die Werkstattgrube einen reibungslosen Ablauf ohne zusätzliches Anheben und schafft eine ergonomische Arbeitsposition für viele Prüf- und Wartungsschritte.

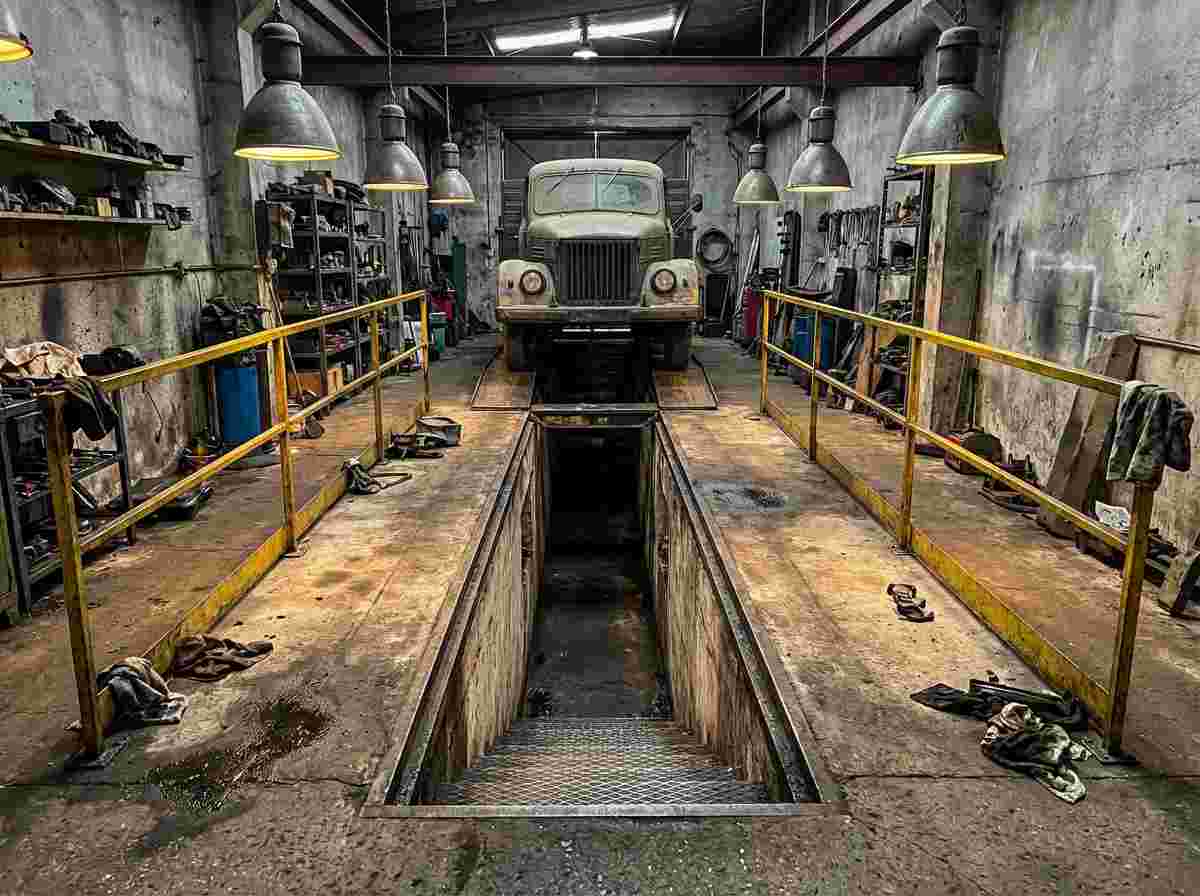

Die Schmiergrube
Die Schmiergrube gilt als traditionelle Arbeits- bzw. Untersuchungsgrube, die auch heute noch in vielen Werkstätten zum Einsatz kommt, wenn Arbeiten an der Unterseite von Fahrzeugen regelmäßig erforderlich sind. Wie bei einer Inspektionsgrube handelt es sich um einen für Personen zugänglichen Schacht, über dem das Fahrzeug abgestellt wird, sodass Wartungs- und Unterbodenarbeiten im Stehen durchgeführt werden können.
Typisch ist eine ebenerdige Zufahrt, über die das Fahrzeug mit eigener Kraft oder mit geringem Rangieraufwand in Position gebracht wird, wodurch keine zusätzlichen Hebegeräte zum Anheben des Fahrzeugs notwendig sind. An einem Ende befinden sich häufig Stufen zum bequemen Betreten; in Außenanlagen kann zudem ein Wasserablauf vorgesehen sein, um die Ansammlung von Regenwasser zu begrenzen. Dennoch unterscheidet sich die praktische Arbeitspraxis: Im Gegensatz zu Hebebühnen ist der freie Zugriff auf die komplette Fahrzeugunterseite eingeschränkt, weshalb für bestimmte Tätigkeiten an Achsteilen oder beim Räderwechsel häufig zusätzliche Hilfsmittel erforderlich sind.
Ebenso stellt die Beleuchtung eine wichtige Grundlage dar, da der Fahrzeugkörper den Lichteinfall verringert und damit künstliche Beleuchtung in der Grube meist notwendig ist. Auch sicherheitstechnisch ist die Schmiergrube ernst zu nehmen: Gasansammlungen durch Sauerstoffmangel können gefährlich werden, und Sturzrisiken werden trotz der Lage unter der Erdoberfläche wie Stürze aus der Höhe bewertet. Für den sicheren Betrieb sind daher klare Zugangsregeln, eine gute Kennzeichnung der Grubenränder, rutschhemmende und regelmäßig gereinigte Bereiche sowie geeignete Absturzsicherungen im Umfeld entscheidend. In der heutigen Wartungspraxis wird die Bedeutung der Schmiergrube besonders dort sichtbar, wo ergonomisches Arbeiten, definierte Unterbodenbereiche und wiederkehrende Inspektionen im Vordergrund stehen.

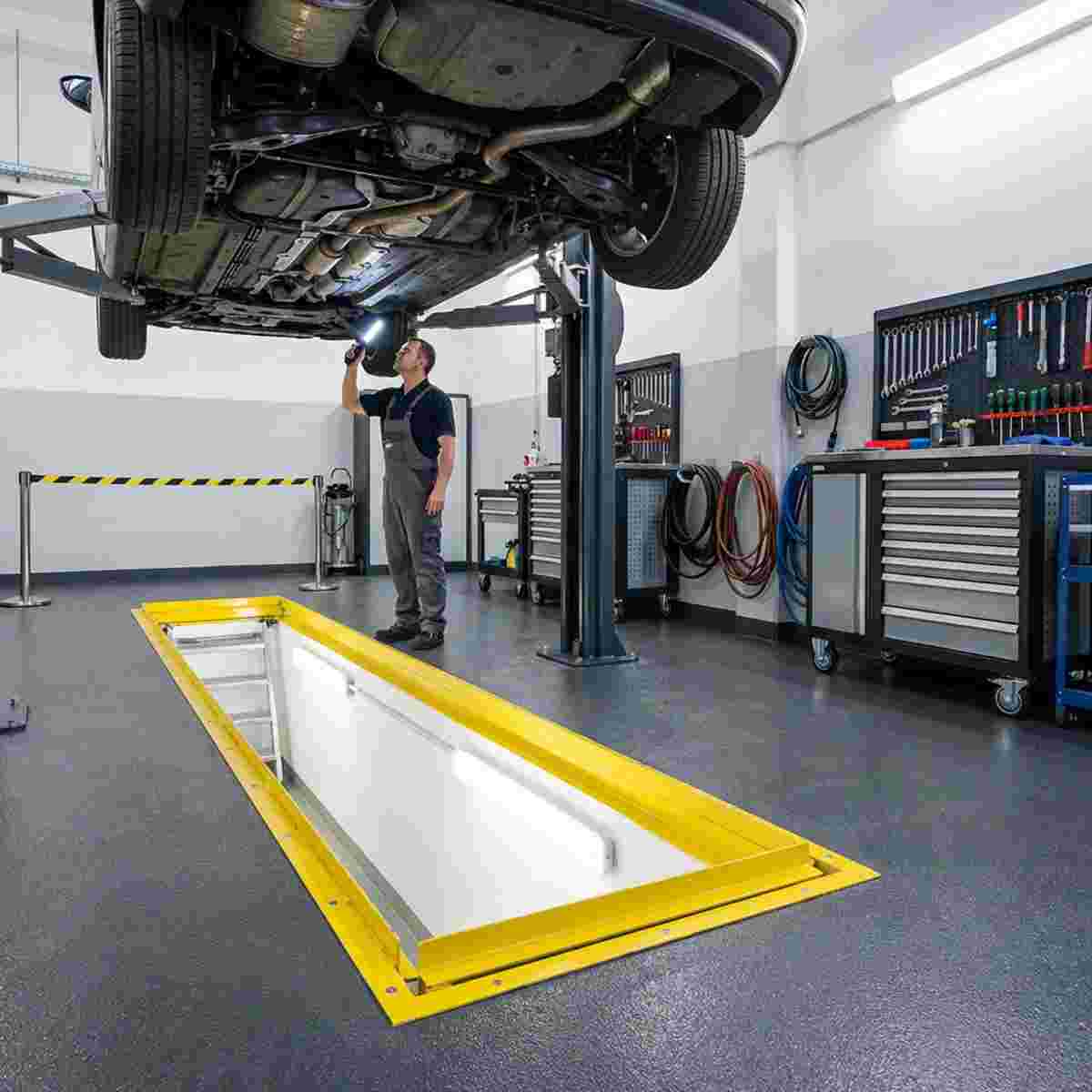

Bedeutung für Wartung und Lebensdauer
Regelmäßige Wartung einer Inspektionsgrube ist entscheidend, um Schäden frühzeitig zu erkennen und den Verschleiß von Fahrzeugen und eingebauten Komponenten zu verringern. Wenn Verschmutzungen, Schmiermittelreste oder Flüssigkeitsansammlungen konsequent entfernt werden, sinkt das Risiko für Korrosion an tragenden Teilen, Lagerbereichen und Anbauteilen. Gleichzeitig verbessert eine durchgängig funktionierende Beleuchtung sowie eine saubere und rutschhemmende Umgebung die Arbeitsqualität, sodass Prüfpunkte an Unterboden, Fahrwerk und Antriebsstrang zuverlässiger kontrolliert werden können. So lassen sich Leckagen, lockere Befestigungen oder beginnende Materialschäden typischerweise bereits im frühen Stadium feststellen, bevor sie sich durch weitere Nutzung verstärken. Für die Lebensdauer der Fahrzeuge und Komponenten bedeutet das: weniger Folgeschäden, geringere Reparaturaufwände und eine stabilere Performance über den gesamten Einsatzzeitraum. Auch aus Sicht der Arbeitssicherheit unterstützt planmäßige Wartung die Vermeidung von Unfällen, etwa durch das frühzeitige Erkennen von Mängeln an Zugängen, Abdeckungen und Entwässerung. Frühwarnung durch regelmäßige Prüfung und Instandhaltung wirkt damit direkt wie ein Qualitätssicherungsprozess: Sie ermöglicht präzise Instandhaltungsentscheidungen und trägt dazu bei, dass Fahrzeuge und Baugruppen länger ihren vorgesehenen Zustand behalten.

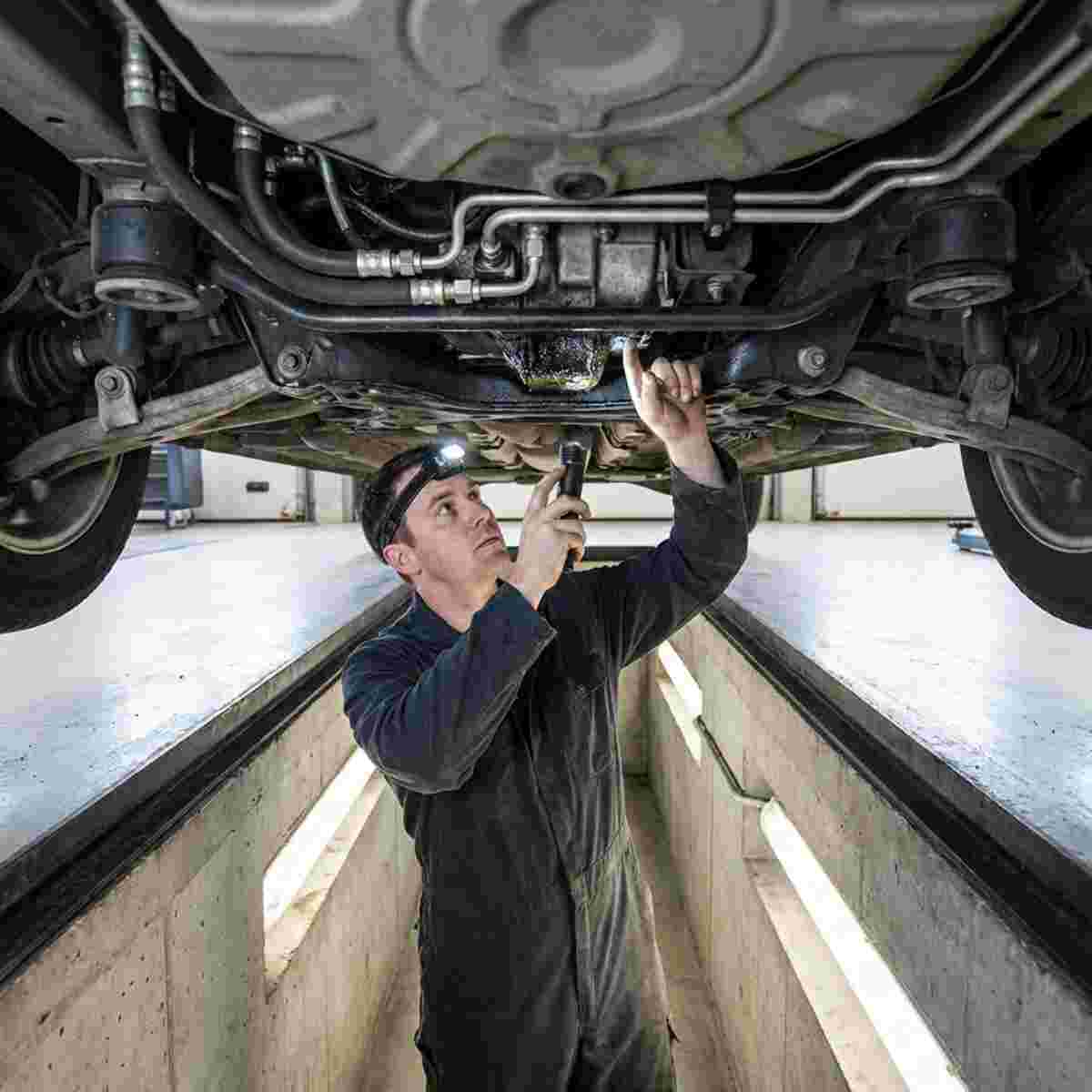

Typische Arbeiten in der Schmiergrube
In einer Schmiergrube fallen bei der Wartung klassischerweise Arbeiten an der Unterseite des Fahrzeugs an, die ohne Hebebühne im Stehen durchgeführt werden sollen. Zuerst erfolgt eine Sichtkontrolle zugänglicher Bereiche, um Leckagen, Beschädigungen und auffällige Verschleißspuren zu erkennen. Anschließend wird an Schmierstellen nach Vorgabe geschmiert, damit Lagerungen, Gelenke und bewegliche Komponenten dauerhaft funktionsfähig bleiben. Danach folgt die Prüfung von Leitungen und Aggregaten: Kraftstoff-, Öl- und Hydraulikleitungen werden auf Dichtheit, Risse und Scheuerstellen untersucht, ebenso Befestigungen und sichtbare Anschlusspunkte an Motor, Getriebe sowie weiteren Baugruppen. Ergänzend werden erreichbare Bauteile wie Aufhängungen, Bremsumgebung im unmittelbaren Grubenbereich und Verschleißteile im Umfeld der Wartungsstelle überprüft, um Folgeschäden frühzeitig zu vermeiden. Während der Arbeiten ist eine sichere Arbeitsumgebung entscheidend: Die Grubenränder werden freigeräumt, Flüssigkeiten werden umgehend entfernt und der Bereich wird sauber gehalten, damit Rutsch- und Stolpergefahren minimiert werden. Auch die Beleuchtung in der Grube muss zuverlässig sein, damit bei der Kontrolle keine Bereiche übersehen werden. So stellen regelmäßige Wartungsroutinen sicher, dass Schmierung, Leitungen und Aggregate im Betriebszustand geprüft und instand gehalten werden.

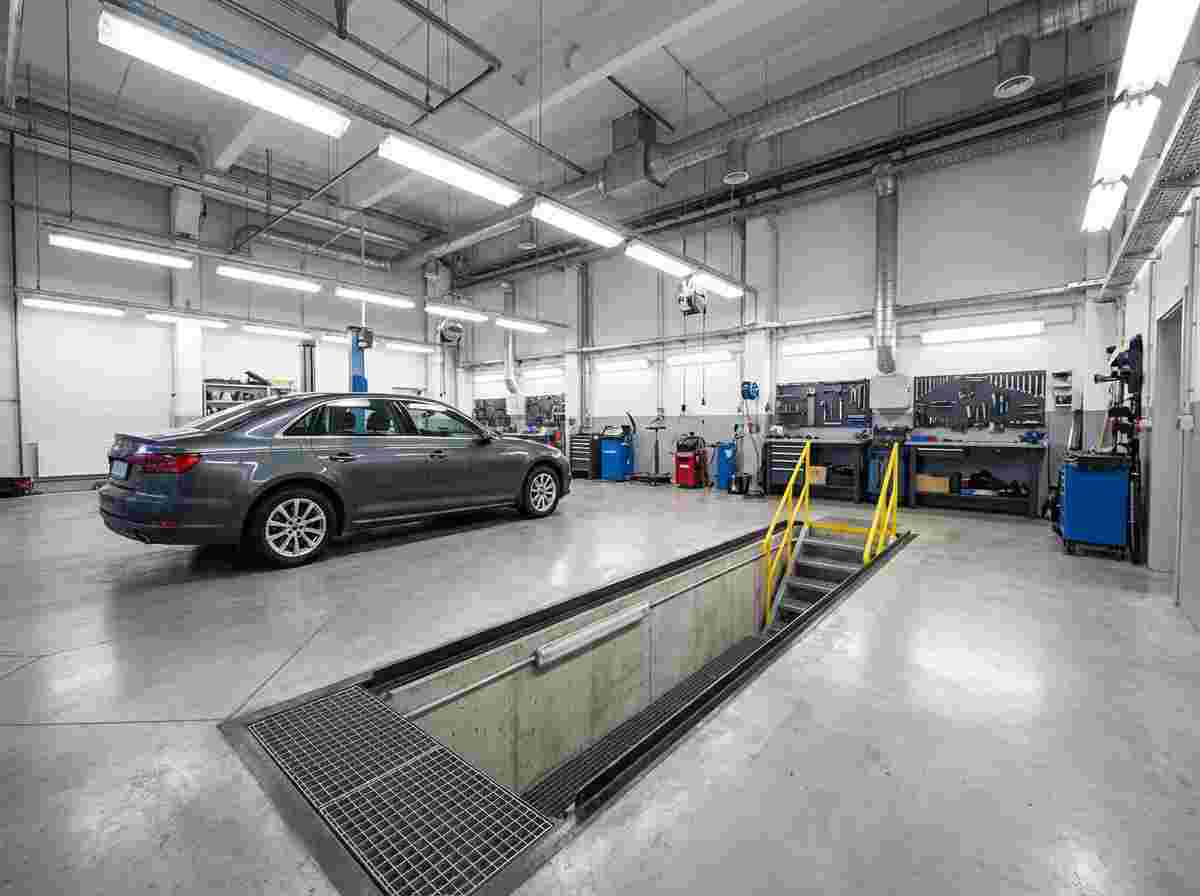

Fahrzeuggrube
Die Fahrzeuggrube ist ein Sammelbegriff für Gruben, die in Werkstätten und anderen Einrichtungen eingesetzt werden, um Arbeiten an der Unterseite von Pkw, Lkw und weiteren Fahrzeugtypen zu ermöglichen. Eine solche Inspektionsgrube ist als für Personen zugänglicher Schacht konzipiert: Über ihr wird das Fahrzeug so positioniert, dass Wartungs-, Reparatur- oder Kontrollarbeiten bequem im Stehen ausgeführt werden können. Im Vergleich zu Hebebühnen ist der Vorteil, dass Gruben auch in niedrigeren Räumen genutzt werden können, etwa in Garagen, Werkstätten oder Depots.
Durch eine ebenerdige Zufahrt kann das Fahrzeug meist mit eigener Antriebsleistung oder mit geringem Kraftaufwand in Position gebracht werden, ohne dass zusätzliche Hebeausrüstung erforderlich ist. Typisch sind auch Stufen oder sichere Zugänge am Grubenende, bei Gruben im Freien ergänzt um einen Wasserablauf, damit sich Regenwasser nicht ansammelt. Gleichzeitig ist die Nutzung von Fahrzeuggruben an klare Bedingungen geknüpft: Die Beleuchtung ist häufig erforderlich, da der Lichteinfall durch das stehende Fahrzeug eingeschränkt ist. Zudem besteht ein Risiko durch mögliche Gasansammlungen und Sauerstoffmangel in der Grube, wodurch eine geeignete Belüftung und organisatorische Maßnahmen notwendig werden.
Für bestimmte Tätigkeiten, etwa Arbeiten an Achsteilen oder ein Räderwechsel, kann der Einsatz zusätzlicher Hilfsmittel wie Grubenheber erforderlich sein, weil nicht immer alle Bereiche frei erreichbar sind. In der Praxis wird daher die Grubennutzung mit Sicherheitskonzepten verbunden, die den Zugang regeln, Absturzgefahren minimieren, die Rutsch- und Stolpergefahr reduzieren und die Umgebung klar abgrenzen. Wesentlich sind außerdem eine konsequente Planung von Fahrwegen und Zugängen, eine sichere Beleuchtung sowie eine geeignete Abdeckung, wenn die Grube nicht in Betrieb ist.

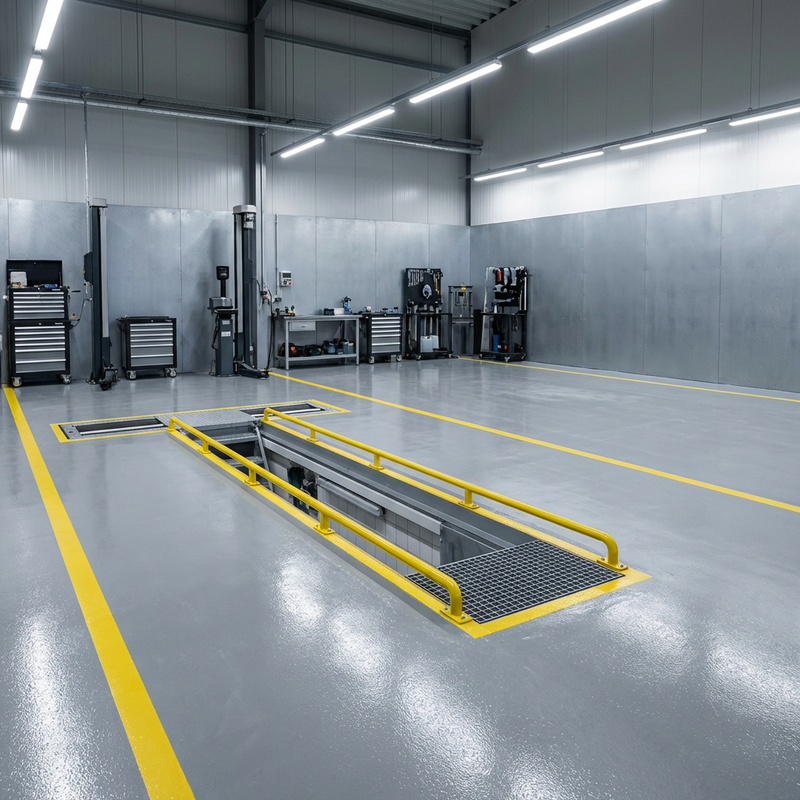

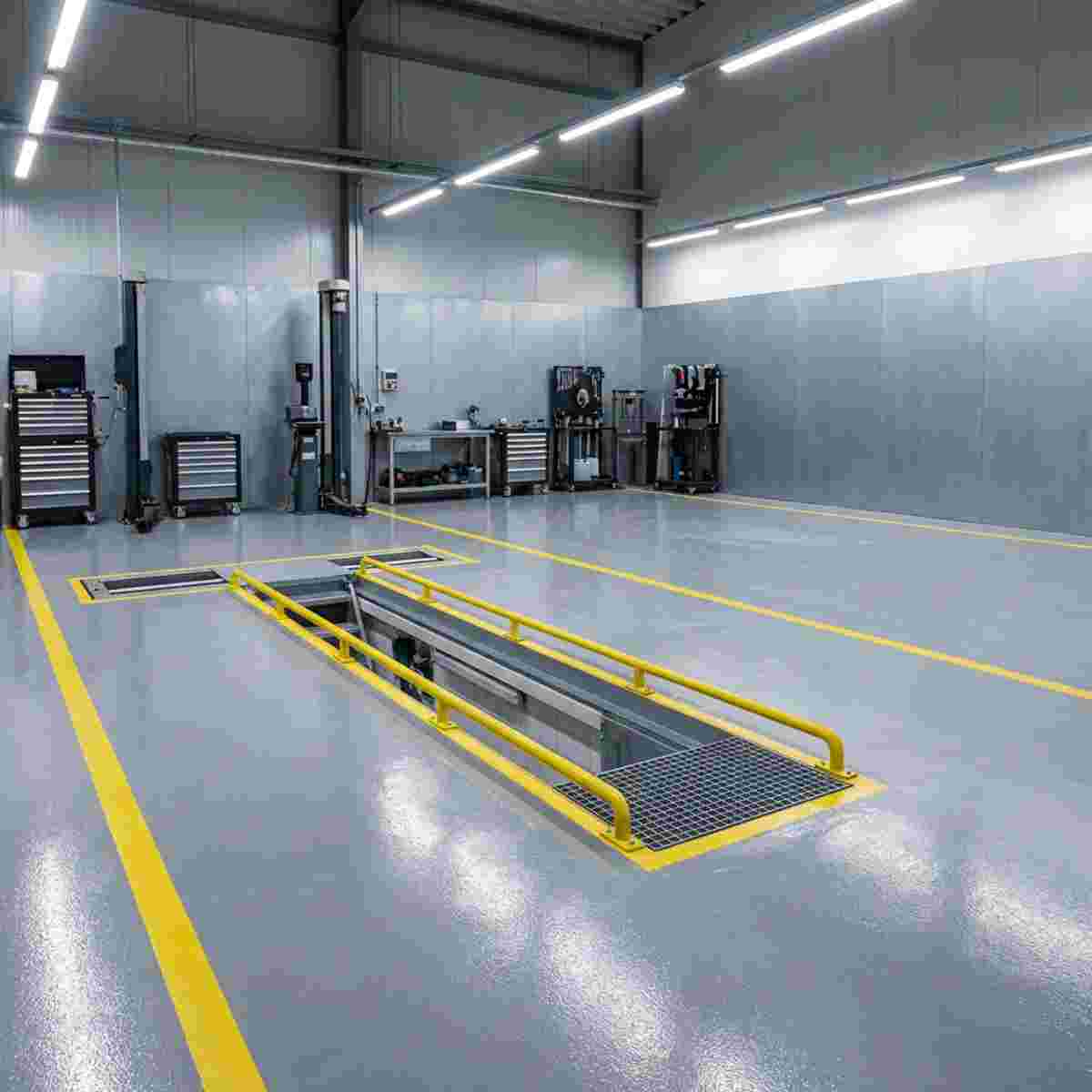

Planung, Material und HDC-Leistungen
Unternehmen profitieren von einer fachgerechten Planung, wenn eine Inspektionsgrube als Fahrzeuggrube dauerhaft und sicher in den Betriebsablauf integriert wird. Durch HDC werden Anforderungen aus Nutzung, Arbeitsschutz und Bauablauf bereits in der Entwurfsphase berücksichtigt: Dazu zählen sichere Zugänge, eine klare Führung der Fahrwege sowie die Einbindung der Grube in den Boden, damit Belastungen schadlos aufgenommen werden. Wichtig ist die Auswahl geeigneter Materialien, die den typischen Einwirkungen im Werkstattbetrieb standhalten, etwa Feuchte, Reinigungsmittel, Lastwechsel und mechanische Beanspruchung. Eine langlebige Ausführung reduziert Instandhaltungsaufwand und gewährleistet verlässliche Rahmenbedingungen für Wartungs- und Inspektionsarbeiten an der Fahrzeugunterseite. HDC begleitet zudem die praktische Umsetzung mit Blick auf sichere Betriebszustände: Dazu gehört die Gestaltung der Umgebung, die Sicherung von Bereichen gegen unbefugtes Betreten sowie Maßnahmen zur Minimierung von Stolper- und Absturzrisiken. Für Unternehmen bedeutet das planbare Bauzeiten, eine robuste Bauweise und eine professionelle Basis, um tägliche Arbeiten sicher zu organisieren und rechtliche sowie technische Vorgaben im Betrieb nachvollziehbar umzusetzen.

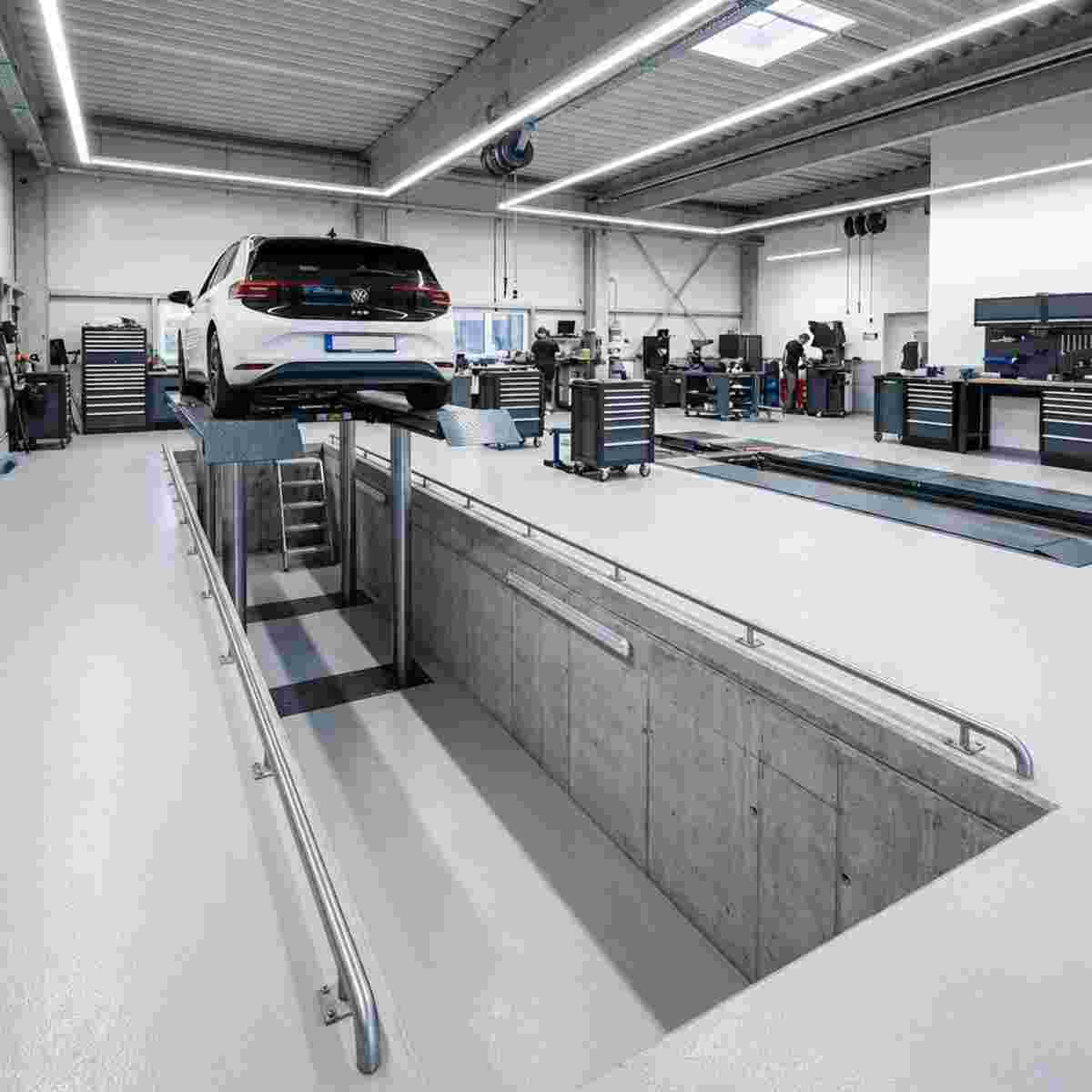

Dimensionierung für verschiedene Fahrzeuge
Für die Dimensionierung von Fahrzeuge einer Inspektionsgrube werden Länge, Breite und Tiefe so geplant, dass der notwendige Arbeitsraum erreichbar bleibt und eine sichere Nutzung im Alltag gewährleistet ist. Entscheidend ist zunächst die Fahrzeugart: Bei Pkw und leichten Nutzfahrzeugen orientiert sich die Grube an kompakten Abmessungen, während bei Lkw und speziellen Servicefahrzeugen zusätzlich mehr Bewegungsfläche für Körperhaltung, Werkzeuge und mögliche Hilfsmittel berücksichtigt werden muss. Ein weiterer Parameter ist der Radstand bzw. die Position tragender Bauteile unter dem Fahrzeug; die Grubenlänge wird so ausgelegt, dass die relevanten Bereiche (z. B. Achs- und Unterbodenbereiche) während der Arbeit zuverlässig über der Grube liegen. Die Breite bestimmt den verfügbaren Stand- und Bewegungsraum sowie die Lage von Ein- und Ausstiegsmöglichkeiten. Für die Tiefe wird ein Niveau gewählt, das dauerhaftes Arbeiten im Stehen ermöglicht, ohne die Sturzgefahr zu erhöhen, und zugleich den Zugang zu den Unterseitenaufgaben erleichtert. Zusätzlich ist das Tragumfeld zu bewerten: Bodenaufbau, Lastabtragung und umliegende Verkehrsbereiche müssen die dynamischen Kräfte aufnehmen, die beim Rangieren und Überfahren entstehen. So entsteht eine Grube, die je nach Einsatzfall von Werkstatt bis Depot passt und die Anforderungen an Ergonomie, Beleuchtung und sichere Absturzsicherung erfüllt.
Überzeugt? Dann freuen wir uns auf Ihren Anruf:
FAQ
Welche Sicherheitsaspekte gelten bei Planung und Nutzung?
Bei Planung und Nutzung einer Inspektionsgrube gelten strenge Sicherheitsprinzipien. DGUV-Vorschriften empfehlen Standardeinrichtungen wie Absturzsicherungen bei Tiefe von mehr als zwei Metern, Geländer und PSA. DIN 4124 regelt Böschungen, Verbau und Arbeitsbreiten. HDC-Gruben erfüllen diese Vorgaben durch geprüfte Tragfähigkeit, sichere Bauweise und zugelassene Verbaulösungen. Vor Arbeiten ist eine Standortanalyse nötig, Zufahrten freizuhalten und Kranverfügbarkeit sicherzustellen. Wartungseinheiten ermöglichen Notfallabschaltungen. Rollabdeckungen bieten punktgenaue Barriere. Brandschutz und UVV-Vorschriften sind durch den Auftraggeber zu berücksichtigen. Insgesamt minimieren systematische Planungen Risiken und schützen Beschäftigte während Wartungsarbeiten. Sinnvolle Schulungen, klare Arbeitswege und regelmäßige Inspektionen verbessern zusätzlich die Sicherheit im täglichen Betrieb, sodass Unfälle verhindert werden.
Welche Wartungs- und Pflegehinweise gelten für Gruben von HDC?
Für die Zuverlässigkeit der HDC-Gruben ist regelmäßige Pflege erforderlich. Die Gewährleistung beträgt 24 Monate, wobei Verschleiß- oder Elektroteile 12 Monate haben; regelmäßige Pflege beugt Korrosion vor und erhält Gewährleistungsschutz. Die Innengräbe werden mit einer Wachsschicht konserviert, um Feuchtigkeit zu widerstehen. Dichtungen, Anschlüsse und Oberflächen sollten frei von Fett- und Ölschichten gehalten werden. Reinigung, Kontrolle von Pumpensumpf und Ölleitung minimieren Funktionsstörungen. Bereits vor Auslieferung erfolgt eine Innenkonservierung, und Wartungseinheiten ermöglichen schnellen Zugang. Den Wartungsplan unterstützen HDC-Kundendokumente, ISO-konformes Qualitätsmanagementsysteme und regelmäßige interne Kontrollen, damit Gruben lange funktionsfähig bleiben. Bei Einsatz im Freien beachten Betriebe zusätzliche Abdeckungen, Abdichtungen und regelmäßige Inspektionen zur Sicherheit.
Wie funktioniert das Ölmanagement und Abfallentsorgung in HDC-Gruben?
Das Ölmanagement in HDC-Gruben unterstützt eine sichere Behandlung beweglicher Flüssigkeiten. Die Grube kann einen Pumpensumpf erhalten, über den Öle aus der Werkstatt abgepumpt werden. Eine integrierte Altölrinne sammelt verschmutztes Öl bequem und sicher. Optional ist eine Ölabscheiderlösung vorgesehen, die Öl von Abwasser trennt, wodurch Entsorgung vereinfacht wird. Die Innenseite der Grube wird gegen Korrosion geschützt, und Ölstauungen lassen sich so vermeiden. Die Planung berücksichtigt WHG- und AwSV-Vorgaben, sodass Abwasser ordnungsgemäß abfließt. Mit diesem System lässt sich Abfallvolumen reduzieren und Recycling- bzw. Entsorgungswege transparent gestalten. Bei Bedarf bietet HDC integrierte Ölförderung, Abscheidebehälter und Dokumentation zur Entsorgung, transparente Prozesse unterstützen Compliance-Anforderungen weltweit.
Welche Ausstattungen lassen sich in einer HDC-Grube integrieren?
Die HDC-Fertiggrube lässt sich mit umfangreichem Zubehör ausstatten, um Arbeitsabläufe vollständig zu integrieren. Bremsenprüfstände und Achsspieltester ermöglichen gleichzeitige Prüf- und Einstellarbeiten, ohne Grube zu wechseln. Weiterhin bietet HDC Pumpensumpf, Altölrinne und Ölabscheidung für Abfallmanagement, sowie eine Edelstahllaufschiene, Beleuchtung, Luft- und Steckdosenversorgung direkt in der Grube. Rollabdeckungen, Wartungs- oder Montageschränke, Grubentür-Optionen und eine automatische Abdeckung erhöhen Sicherheit und Betriebskontinuität. Die Konfiguration erfolgt über den 3D-Grubenkonfigurator für individuelle Anforderungen. So lässt sich jede Grube exakt auf Fahrzeugtyp, Arbeitsabläufe und Compliance-Vorgaben abstimmen, ohne Kompromisse bei Sicherheit, Ergonomie oder Wartungsfreundlichkeit. Die Beratung erfolgt durch unser Fachberaterteam, begleitet vom Demo-Service. Eine detaillierte Angebotserstellung folgt unverbindlich.
Wie läuft die Montage einer HDC-Grube ab?
MONTAGEDURCHLAUF: Die Montage einer HDC-Grube erfolgt nach einer sorgfältigen Vorplanung durch unser Servicepersonal. Vor dem Einbau prüft der Mitarbeiter bauliche Voraussetzungen, Bodenplatte und Zufahrt. Am Tag der Montage muss eine befestigte, ebene Freifläche von mindestens 3 m vorhanden sein; der Autokran wird bauseits bereitgestellt. In der Regel dauert der Aufbau je Grubenkonfiguration etwa fünf bis sieben Stunden, abhängig von Ausstattungen wie Rollabdeckung, Bremsprüfständen oder Ölmanagement. Die Grube kommt als fertiges System, mit SLW60, DIBt-Zulassung und Innenkonservierung. Nach Montage erfolgt eine Endabnahme durch die Geschäftsführung und Dokumentation. Danach kann der Betrieb starten. Unsere Sorglos-Paket-Optionen sichern Budget, Termine und Verantwortung für Kunden.
Welche Normen und Zulassungen sichern die HDC-Gruben?
Die HDC-Fertiggruben sind bauaufsichtlich zugelassen nach der DIN-AZ Zulassung Nummer Z-38.5-300 des Deutschen Instituts für Bautechnik (DIBt). Zusätzlich werden sie SLW60 gefertigt und erfüllen Statiknormen nach EUROCODE. Die Gruben entsprechen den Anforderungen der AwSV, WHG, TRBS und TRGS, sowie den Unfallverhütungsvorschriften der DGUV und BGR. Vor Auslieferung erhält jede Grube eine Lebenslaufakte und ein Abnahmezertifikat durch die Geschäftsführung. Diese Dokumente erleichtern behördliche Abnahmen, Bauantragsprozesse und Wartungsnachweise. Die Kombination aus Zulassung, statischem Nachweis und Qualitätsmanagement sichert Betrieben langfristig Planungs- und Betriebssicherheit. Zusätzlich gelten regelmäßige interne Kontrollen und eine Werksdokumentation, die Transparenz, Rückverfolgbarkeit und Garantie sichern für Kunden und Auftraggeber miteinander verbindlich.
Welche technischen Merkmale hat eine HDC-Fertiggrube?
Eine HDC-Fertiggrube zeichnet sich durch technische Merkmale aus, die Arbeitskomfort, Sicherheit und Langlebigkeit erhöhen. Die PowerFloor-Lauffläche verbindet Boden und Grubenkörper fest, ist wasser-, öl- und (teilweise) säurebeständig und reduziert das Herabfallen von Gegenständen. Die Bodenstärke beträgt 5 mm und die Struktur bietet Rutschfestigkeit gemäß Klasse R12. Grube verfügt über eine feuerverzinkte Treppe, Geländeroptionen, Laufschienenprofile und robuste Konsolen. Zusätzlich kommen Pumpensumpf, Altölrinne und eine integrierte Ölversorgung. Beleuchtung mit IP67-geschützten Leuchten, Steckdosen, Schaltkasten, Wartungseinheiten und eine optionale automatische Grubenabdeckung runden die Ausstattung ab. Alle Bauteile verwenden SLW60-Standards und erfüllen DIBt-Zulassungen, sodass Betriebe gesetzeskonform arbeiten können und langfristig zuverlässig investieren in Qualität sicher.
Welche Typen von Gruben bietet HDC und wofür sind sie geeignet?
HDC bietet verschiedene Grubenarten, darunter Fertiggruben, Wartungsgruben und Prüfgruben, jeweils als selbsttragende Stahlkonstruktion, montagefertig oder als Komplettlösung. Fertiggruben sind vorgefertigte Systeme, die schnell installiert werden können und sich flexibel an Fahrzeugtypen anpassen lassen. Wartungsgruben liefern eine durchgängige Zugangslösung für regelmäßige Wartungsarbeiten unter dem Wagen, oft inklusive Laufbühnen und Montageschienen. Prüfgruben integrieren Bremsenprüfstände und Achsspieltester, um die Fahrzeugfunktionen präzise zu prüfen. HDC ergänzt diese Grundtypen mit Optionen wie Rollabdeckungen, Altöltanks, Ölabscheidern und Beleuchtung. Alle Gruben erfüllen Normen und erhalten Belege, Lebenslaufakten und Zertifikate nach Abnahme durch die Geschäftsführung.
Welche Vorteile bietet eine Inspektionsgrube im Werkstattbetrieb?
Der Einsatz einer Inspektionsgrube bietet im Werkstattbetrieb erhebliche Effizienzvorteile. Von der bequemen Haltung unter dem Fahrzeug bis zur direkten Sicht- und Arbeitsfläche lassen sich Inspektionen, Schmierarbeiten und Reparaturen schneller durchführen als an Hebebühnen. HDC-Fertiggruben kombinieren robuste Stahlkonstruktionen mit Bodenbelägen wie PowerFloor, die stoßfest, ölbeständig und rutschhemmend sind. Dadurch sinkt das Risiko von Werkzeugverlusten oder Beschädigungen. Zusätzlich ermöglichen Pumpensumpf, Altölrinne und Ölmanagement eine saubere Trennung und Entsorgung von Abfällen. Mit einer integrierten Beleuchtung, Stauraum und optionalen Abdeckungen erhöht sich Sicherheit, Ergonomie und Arbeitsklarheit signifikant. Die Langlebigkeit der Gruben wird durch eine werksseitige Schutzbeschichtung und regelmäßige Pflege weiter gestützt und langfristige Zuverlässigkeit.
Was ist eine Inspektionsgrube?
Eine Inspektionsgrube, oft auch Werkstattgrube oder Fahrzeuggrube genannt, ist ein begehbarer oder befahrbarer Schacht unterhalb eines Fahrzeuges, der Arbeiten an der Unterseite des Fahrzeugs ermöglicht. Typischerweise befindet sich der Grubenkörper fest in der Bodenplatte oder ist als Stahlfertiggrube konstruiert. Sie erleichtert die Sichtprüfung, Schmierung, Wartung und Reparaturen an Achsen, Gelenken und Auspuffanlagen, ohne dass der Fahrer oder Mechaniker eine Hebebühne benötigt. HDC bietet Fertiggruben und Servicegruben, die genau auf solche Anforderungen zugeschnitten sind. Moderne Gruben integrieren Sicherheitselemente, Beleuchtung, Ölmanagement und Installationen wie Pumpensumpf, Abdeckungen sowie Luft- und Stromversorgung. Durch eine hochwertige Bauweise reduzieren sie Arbeitsunterbrechungen und fördern eine sichere Arbeitsumgebung dauerhaft.
Wie bekomme ich ein Angebot von HDC?
Für ein Angebot kontaktieren Sie unser Sorglospaket-Team. Wir begleiten Sie von der Planung über die Fertigung bis zur Installation und Wartung – alles aus einer Hand. Ein kostenfreier Demo-Service kommt mit einer mobilen Grubenvorführung zu Ihnen, unverbindlich und kostenlos. Fordern Sie Ausschreibungstexte per GAEB oder andere Formate an. Unser Beratungsteam aus regionalen Fachberatern unterstützt Sie bei Budget, Terminplanung und technischen Anforderungen. Nach einer ersten Beratung erstellen wir eine detaillierte Angebotsskizze inklusive technischer Spezifikationen, Lieferzeiten, Montageablauf und Garantien, damit Sie eine fundierte Entscheidung treffen können.
Welche Referenzprojekte hat HDC?
HDC-Dienstleistungen umfassen Referenzprojekte, die die Vielfalt der Anwendungen demonstrieren. Beispiele zeigen unter anderem mobile Vorführgruben, die beim Kunden live getestet werden, sowie Projekte mit Bremsenprüfstand und Rollabdeckung in bestehenden Werkstätten. Referenzberichte dokumentieren Lebenslaufakten, Abnahmezertifikate und Projektdokumentationen. Die Partnerschaften mit regionalen Betrieben und Industriekunden belegen die Umsetzung von individuellen Anforderungen, unabhängig von Fahrzeugtyp oder Standort. Transparente Kommunikation, detaillierte Ausschreibungstexte und die Möglichkeit zu Vor-Ort-Demonstrationen stärken Vertrauen und erleichtern die Planung neuer Grubenprojekte.
Welche Unterschiede bestehen zwischen Stahlfertiggruben und Beton-/Klassikgruben?
Stahlfertiggruben zeichnen sich durch Vorfertigung, kurze Montagezeiten und modulare Erweiterbarkeit aus. Sie bieten integrierte Systeme wie Pumpensumpf, Ölmanagement sowie PowerFloor-Boden und können flexibel angepasst werden. Beton- oder klassische Gruben erfordern oft aufwändigere Fundament- und Verbauarbeiten, längere Bauzeiten und sind stärker ortsabhängig. HDC kombiniert Stabilität mit Planungssicherheit, erfüllt EU-Normen und liefert lebenslange Serviceleistungen. Beide Konzepte können SLW60, DIBt-Zulassungen und Umweltstandards erfüllen, doch Fertiggruben bieten tendenziell bessere Planbarkeit, geringeren Vor-Ort-Aufwand und optimierte Wartung, sofern Anforderungen und Budget es zulassen.
Welche Gewährleistung und Garantie gelten?
Für HDC-Gruben gelten verbindliche Gewährleistungs- und Garantieleistungen. Die Gruben erhalten 24 Monate Gewährleistung, Verschleiß- oder Elektrokomponenten 12 Monate. Die Langlebigkeit wird durch Innenkonservierung, Wachsschutz und regelmäßige Reinigung unterstützt. Wartungshinweise und ein ISO-konformes Qualitätsmanagement sichern gleichbleibende Qualität. Abnahme und Abnahmedokumentation erfolgen durch die Geschäftsführung und beinhalten Zertifikate, Lebenslaufakte und Abnahmeprotokolle. Die Gewährleistung erlischt, wenn Pflege- und Wartungsanforderungen nicht erfüllt sind. HDC bietet zudem eine umfassende Betreuung von Planung bis Wartung, wodurch Betreiber verlässliche Ansprechpartner und klare Verantwortlichkeiten erhalten.
Welche Rolle spielt Öl-/Abfallmanagement in HDC-Gruben?
Das Öl- und Abfallmanagement ist integraler Bestandteil jeder HDC-Grube. Die Grube kann Altöltanks, Altölrinne und Ölabscheider besitzen, um Öl- und Abwasser sicher zu trennen. Pumpensumpf ermöglicht kontrolliertes Abpumpen von Ölen, während Öl- und Entsorgungsleitungen eine sichere Entsorgung gewährleisten. Die Planung berücksichtigt WHG- und AwSV-Vorgaben, sodass Abwasser den Normen entspricht. Durch konsequentes Ölmanagement reduzieren Betriebe Umweltbelastungen und Kosten. HDC unterstützt die Dokumentation der Entsorgungswege und bietet Wartungseinheiten, die eine kontinuierliche Transparenz der Abfallströme ermöglichen. Bei Bedarf bietet HDC integrierte Ölförderung, Abscheidebehälter und Dokumentation zur Entsorgung, transparente Prozesse unterstützen Compliance-Anforderungen weltweit.
Welche Abdeckungsoptionen gibt es?
Abdeckungen lassen sich bei HDC-Gruben in manueller oder automatisierter Form realisieren. Die automatische Grubenabdeckung Snake bietet Traglasten bis 15 t und ist befahrbar. Alternativ stehen manuelle Systeme mit Roll- oder Segmentabdeckung zur Verfügung. Abdeckungen schützen die Grube gegen Verschmutzung und Lichteinfall, verbessern die Sicherheit und erhöhen die Arbeitsfläche außerhalb der Grube. Die Abdeck-Systeme sind wartungsfreundlich, lassen sich nachrüsten und in vielen Farben bzw. Oberflächen liefern. Kunden wählen die Variante entsprechend Nutzungsintensität, Fahrzeugtyp und Sicherheitsbedürfnissen; der 3D-Konfigurator unterstützt die Visualisierung der jeweiligen Abdecklösung.
Wie lange dauert eine Montage?
Montagezeiten hängen von Modell, Länge, Ausstattung und Standort ab. Praktisch realisieren wir den Aufbau einer Standardfertiggrube oft in fünf bis sieben Stunden. Faktoren wie Verfügbarkeit eines Krans, Zufahrtswege, Bodenbeschaffenheit und maßgeschneiderte Ausstattungen beeinflussen die Dauer. Vorab liefert unser Team eine detaillierte Terminplanung und eine Kostenaufstellung. Während der Montage sorgt ein festgelegter Montageablauf für Sicherheit und Qualität. Nach Abschluss erfolgt eine Abnahme durch die Geschäftsführung, inklusive Zertifikaten und einer Einweisung in Wartung und Betrieb. Durch unsere Aus einer Hand-Strategie minimieren sich Koordinationsaufwand und Unterbrechungen im Werkstattbetrieb.
Was bewirkt der 3D-Grubenkonfigurator?
Der 3D-Grubenkonfigurator von HDC erleichtert die Planung und Visualisierung der Grube vor dem Bau. Mit dem INNOFLEX-System werden Bauteile, Abmessungen, Ausstattungen und Platzierung interaktiv simuliert. Kunden sehen sofort, wie Rollabdeckungen, Pumpensumpf, Ölmanagement, Beleuchtung und Schachtabmessungen zusammenpassen. Die grafische Darstellung hilft, Fehler frühzeitig zu erkennen, Budget- und Terminpläne sicherer zu gestalten. Die Konfiguration kann als Datei oder Bild exportiert werden, wodurch Ausschreibungstexte und interne Freigaben vereinfacht werden. So entsteht eine klare Entscheidungsgrundlage, schon in der Beratungsphase, die späteren Bauprozessen zugutekommt.
Wie trägt HDC zur Umweltfreundlichkeit bei?
Umweltfreundlichkeit ist integraler Bestandteil unserer Grubenentwicklung. PowerFloor-Boden ist zu 100% aus recycelbaren Materialien hergestellt und kann partiell ausgetauscht werden, wodurch Abfall reduziert wird. Die Grubenstruktur verwendet eine flüssigkeitsdichte Beschichtung, minimiert Leckagen und Emissionen, erleichtert Reinigung und Pflege. Innenkonservierung schützt Bauteile und reduziert Bauabfall, da weniger neue Teile erforderlich sind. Modulare Bauweise ermöglicht gezielten Austausch statt kompletter Systeme, was Ressourcen spart. Langlebigkeit senkt Neubau- und Transportaufwand. Unser Demo-Service zeigt Qualitätsansätze praxisnah, ohne aufwändige Vorführungen vor Ort. Wir arbeiten mit Partnern, die Umweltstandards gewährleisten und Abfallströme transparent dokumentieren.
Welche Traglasten können HDC-Gruben erreichen?
Die HDC-Fertiggrube kann je nach Modell eine Achslast von bis zu 20 t und eine Flächenlast von bis zu 60 t tragen. Damit decken wir den Bereich PKW/Transporter bis schwere Sonderfahrzeuge ab. Diese Tragfähigkeit ist Grundlage für Planungen in Werkstätten mit Hochlastgeräten. Jede Grube wird mit statischen Nachweisen dokumentiert, und der Lebenslauf ist Beleg für Betriebe. Für Planungsteams bedeutet das klare Aussagen über Einsatzszenarien wie PKW, LKW oder Spezialfahrzeuge. Bei Großprojekten bieten wir individuelle Anpassungen, damit Lastverteilung optimal gelingt. Kunden erhalten vorab eine Dokumentation der Tragwerte inklusive Referenzwerten; diese Planung hilft in der Praxis. Für Planungsteams entsteht so Sicherheit.
